電液比例先導溢流閥

詳情介紹

產品特點
1、由小型直流比例電磁鐵和直動式溢流閥組成,反應靈敏、精度高、線形度好。
2、適用于壓力變化級別較多的自動化系統。
3、廣泛應用于注塑機等高性能機器之中。
  型號說明
EDG -01 -H -
系列號碼 規格 壓力等級MPa 安全級
電液比例先導溢流閥 01: 3通徑 B: 0.5∼7.0
C: 1.0∼16
H: 1.2∼24.5
無: 帶安全閥型(標準型)
T:無安全閥型
  規格表
型號 最小流量 ℓ/min 最大流量 ℓ/min 最高使用壓力 MPa 壓力等級MPa 額定電流 mA 線圈電阻 滯環 重復精度 重量 Kg
EDG-01 0.3 2 24.5 B: 0.5∼7.0
C: 1.0∼16
H: 1.2∼24.5
B: 800
C: 900
H: 950
10 小于3% 1% 2

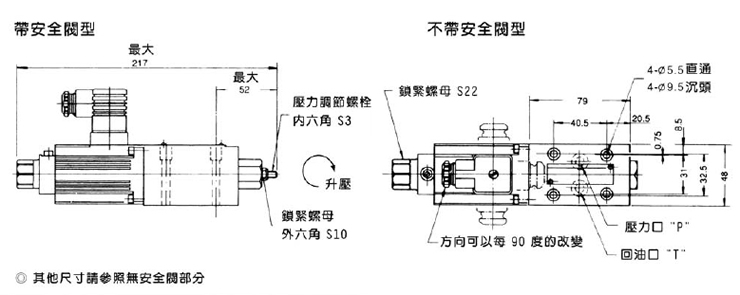

尺寸圖
  使用注意事項
1、安裝:只要保證排氣口向上,排氣口位置可依需要任意改變。
2、排除空氣:為使控制保持穩定,要把空氣全部排掉并用油充滿電磁閥的鐵芯。為了排掉空氣要逐漸松開比例閥端的排氣口。排氣口的位置可以改變,以使空氣可以容易的從閥中排出。要改變排氣口位置時,可旋轉電磁鐵連接器,直到排氣口到達所要求的位置(見下圖)。
3、回油管和泄油管:回油管的背壓和泄油背壓直接影響最低調節壓力或流量調節閥主閥芯的操作力。因此不可把回油管和其他管連接,因該直接與油箱連接,以使背壓盡可能的低。另外必須保證回油和泄油管的端部浸沒在油液中。
4、滯寰和重復性數值:在規格中所述的每一種控制閥的滯環和重復性數值,在下述條件下測得。A、滯環數值是用朝田公司所提供的功率放大器情況測得的;B、重復性數值是在同樣的條件下使用朝田公司所提供的功率放大器情況測得閥體的值。
5、手動調節螺釘:當初次調節時或因電器故障等問題而使閥沒有輸入電流時,可旋轉手動調節螺釘,對閥的壓力和流量進行臨時設定。然而,在正常情況下,這個螺釘應保持其初始位置。

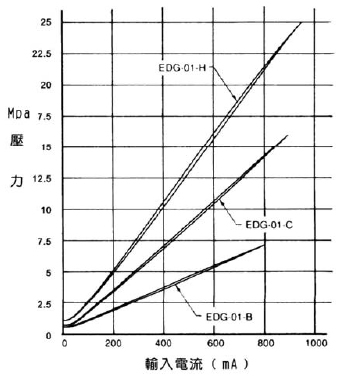

  輸入電流壓力曲線
