升降復合閥
詳情介紹
LF-F系列
型號說明
| LF | -F20 | -DHC22 | -H |
| 系列號碼 | 閥的形式 | 線圈型式 | 裝配方式 |
| 升降復合閥 | F20： 20I/min | DNC： 12： DC12V DNC： 24： DC24V DHC： 11： AC110V DHC： 22： AC220V |
-： 無手動 H： 附手動 |
規格表
| LF-F20 | |||||
| NC： 常閉 NO： 常開 |
最大流量ℓ/min | 最大壓力 MPa |
溫度范圍 | 重量Kg | 接線方式 |
| S2A:常閉NC S2C:常開NO |
20 | 21 | -20度∼120度 | 0.7 | 插頭式 |

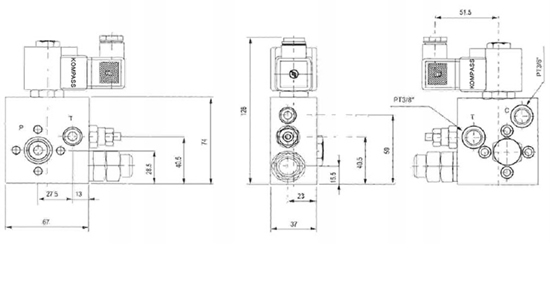

尺寸圖
LF-B系列
型號說明
| LF | -B20 | -DHC22 | -H |
| 系列號碼 | 閥的形式 | 線圈型式 | 裝配方式 |
| 升降復合閥 | B20： 20 ℓ/min | DNC： 12： DC12V DNC： 24： DC24V DHC： 11： AC110V DHC： 22： AC220V |
-： 無手動 H： 附手動 |
規格表
| LF-B20 | |||||
| NC： 常閉 NO： 常開 |
最大流量ℓ/min | 最大壓力 MPa |
溫度范圍 | 重量Kg | 接線方式 |
| S2A:常閉NC S2C:常開NO |
20 | 21 | -20度∼120度 | 1 | 插頭式 |

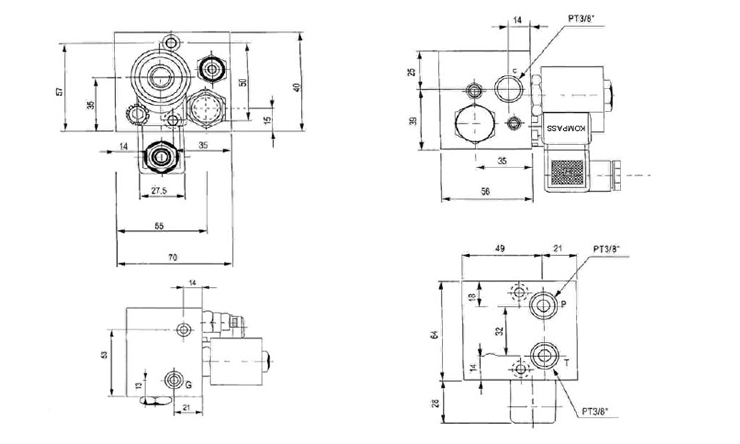

尺寸圖
LF系列
產品特點
LF系列油壓升降復合閥適用于單回路單動油壓系統；復合閥內含插裝式調壓閥、止回閥、流量控制閥及二口二位電磁閥，由6061鋁合金閥體組成而成，使用壓力210KG/CM，使用流量LF-B（F）為24LPM；LF-B40為40LPM，LF-F20可直接安裝于日系廠牌油壓齒輪泵的出口，如NIHONSPINDLE的PA系列、島津的GPY系列、K.Y.B的KP系列。
型號說明
| LF | -B | 20 | -A220 | -H |
| 系列號碼 | 裝配形式 | 流量ℓ/min | 控制電壓 | 調節方式 |
| 升降復合閥 LF | B： 配管式 F： 法蘭式 |
20 40 |
AC： 110V AC： 220V DC： 12V DC： 24V |
H： 附手動 無： 不附 |
尺寸圖
產品特點
PRO系列專用閥組，適合于單組或多組式單油壓缸、機械使用，PRO-1A升降閥含有調壓閥、止回閥、流量控制閥、二口二位電磁閥及壓力表，由6061鋁合金閥體組成而成，PRO-1B雙止逆電磁閥，含二口二位雙止逆電磁閥由6061鋁合金閥體組成而成，兩者所使用的電磁閥均可以手動控制，所有閥類均采用插裝式閥（CARTRIDGE TYPE）組成簡便，體積短小，配合實際的需求，可將PAO-1A及PRO-1B分開或集合成PRO-1A+NB、電磁閥內裝置完善的過濾器網，不易受油污影響，使用壓力210KG/CM，使用流量30LPM以內。
型號說明
| PRO-1A | +*B | A2 |
| 系列號碼 | 聯數通經 | 使用電壓 |
| 升降復合閥 PRO | *：1，2，3，4，5 | A1： AC110V A2： AC220V D1： DC12V D2： DC24V |
尺寸圖
PLV-M20系列
產品特點
PLV-M20系列油壓升降復合閥適用于多回路，單動或復動油壓系統；復合閥內含有插裝式調壓閥、止回閥、流量控制閥、二口二位電磁閥，由6061鋁合金閥體組成而成，使用壓力210KG/CM，使用流量24LPM。所有閥類均采用插裝式閥組成簡便，體積短小，配合油壓機械的功能，使用聯數可以彈性組裝。
型號說明
| PLV | -M20 | -NX | -A2 |
| 系列號碼 | 流量ℓ/min | 聯數 | 使用電壓 |
| 升降復合閥 PLV | M20： 24 | NX： 2，3，4，5，6 | A1： AC110V A2： AC220V D1： DC12V D2： DC24V |

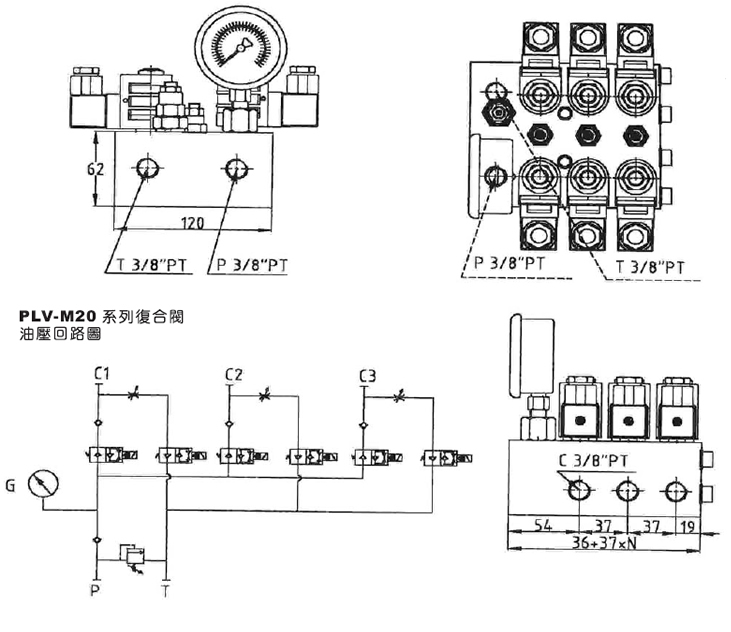

尺寸圖
