MFD	-NM001004	-16	-03
系列號碼	油塊圖號	通經mm	通數
油路塊	依制造日期編	16 25 32 40 50 63	01      04 02      05 03      06

KOMPASS以多年的機械液壓回路系統的設計經驗，配合高性能的高壓大流插裝閥及精密的加工技術，設計制造出高性能，低噪音、無泄漏，節省能源的高性能插裝閥系統。完善的油路塊為個別設計，加工和安裝，本公司可以按客戶之要求供應。若油路塊由客戶自行制作，本公司則可提供元配件。

KOMPASS以多年的機械液壓回路系統的設計經驗，配合高性能的高壓大流插裝閥及精密的加工技術，設計制造出高性能，低噪音、無泄漏，節省能源的高性能插裝閥系統。完善的油路塊為個別設計，加工和安裝，本公司可以按客戶之要求供應。若油路塊由客戶自行制作，本公司則可提供元配件。

1、通徑尺寸一般以同油路板中最大之口徑為準。
2、通徑尺寸可分為公制及英制，如：公制：16:16mm,25:25mm,32:32mm,40:40mm等。英制：04:1/2",06:3/4",10:11/4",16:2"等

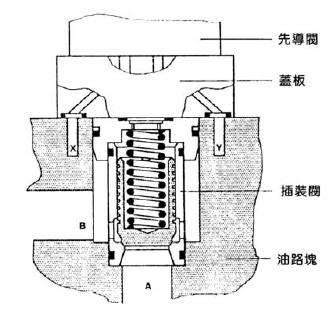

一、油路塊：行成插裝閥的殼體并提供連接通道，這些通道通向先導閥。
一、插裝閥：液壓控制的錐向閥，具有兩個工作油口和一個控制口。
一、蓋板：其主要用途是密封通向插裝閥的通道，也用于提供對先導閥的連接油路。
一、先導閥：小型化常規設計的方向或壓力控制閥，其任務是控制插裝閥，優先形式是具有標準化的NG6油口配置閥。
