減壓閥單向減壓閥
詳情介紹
產品特點
1、減壓閥用來設定低于主回路的液壓回路壓力，控制口可進行遙控控制。
2、帶單向伐的減壓閥可使油流反向自由流動。
3、安裝尺寸符合ISO 5781標準。
2、帶單向伐的減壓閥可使油流反向自由流動。
3、安裝尺寸符合ISO 5781標準。
使用注意事項
1、泄漏量為前后壓差20.5MPa時所測得的。
2、RCG、RCT裝有單向閥可使用于執行元件的A、B兩孔，而RG、RT只能應用于回路中的P孔。
3、調整調壓受柄時，升壓須順時針方向慢慢調整，降壓則相反方向，調壓后務必鎖定固定螺帽。
4、泄油口必須在一個接近于大氣壓力的低背壓下直接通油箱。
2、RCG、RCT裝有單向閥可使用于執行元件的A、B兩孔，而RG、RT只能應用于回路中的P孔。
3、調整調壓受柄時，升壓須順時針方向慢慢調整，降壓則相反方向，調壓后務必鎖定固定螺帽。
4、泄油口必須在一個接近于大氣壓力的低背壓下直接通油箱。
型號說明
| RC | B | G | -03 |
| 系列號碼 | 壓力調整范圍MPa | 安裝型式 | 規格 |
| R：減壓閥 RC：單向減壓閥 |
請參照規格表 | G-板式 T-管式 |
03：10通徑（3/8"） 06：25通徑（3/4"） 10：32通徑（11/4"） |
規格表
| 型號 | 最大流量 ℓ/min |
最高使用壓力 MPa |
壓力調整范圍 MPa |
泄漏量 ℓ/min |
重量Kg | ||
| 板式 | 管式 | 板式 | 管式 | ||||
| RG-03 | RT-03 | 50 | 25 | B：0.5-7 C：3.5~14 H：7-25 |
0.8 | 4.5 | 4.3 |
| RCG-03 | RCT-03 | 50 | 25 | 0.8 | 5.4 | 4.8 | |
| RG-06 | RT-06 | 125 | 25 | 1 | 6.8 | 6.9 | |
| RCG-06 | RCT-06 | 125 | 25 | 1 | 8.1 | 7.8 | |
| RG-10 | RT-10 | 250 | 25 | 1.2 | 11.0 | 12.0 | |
| RCG-10 | RCT-10 | 250 | 25 | 1.2 | 13.8 | 13.8 | |

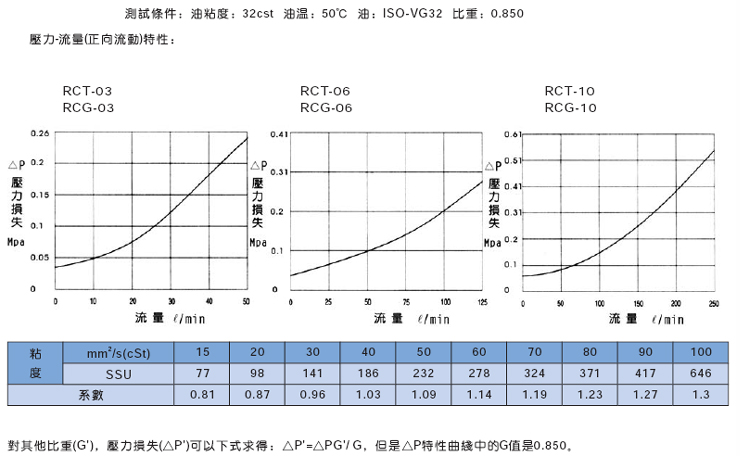

性能曲線
