法蘭型充液閥
詳情介紹
產品特點
1、充液閥一般作為液壓缸和油箱間的吸排油閥使用，大型壓力機的快進行程，要從油缸向油箱吸油，加壓時防止從油缸流入油箱，反向時從油缸排油到油箱。
2、法蘭型充液閥體積小，通過流量大且無泄漏，可直接焊接或用法蘭固定。
2、法蘭型充液閥體積小，通過流量大且無泄漏，可直接焊接或用法蘭固定。
型號說明
| PF | -100 | -20 | -F |
| 系列號碼 | 規(guī)格 | 設計代號 | 安裝型式 |
| PF：法蘭型充液閥 | 80：3" 90：31/2" 100：4" 125：5" 150：6" |
無：標準型 20：新型 |
無：不帶法蘭 F：帶P.T□法蘭 FP：帶P□法蘭 FT：帶T□法蘭 |
規(guī)格表
| 型號 | 管經 | 最大流量 ℓ/min | 最高使用壓力 MPa | 開啟壓力 MPa | 最低液控壓力比 | 重量 KG | |||
| 油缸壓力：控制壓力 | PF-※※ | PF-※※20 | |||||||
| PF-50 | - | 2" | 200 | 25 | 0.012 | 4.0：1 | 1.17 | - | |
| PF-80 | PF-80-20 | 3" | 400 | 25 | 0.012 | 4.0：1 | 2.8 | 8 | |
| PF-90 | PF-90-20 | 3.5" | 630 | 25 | 0.012 | 4.0：1 | 3.8 | 11.3 | |
| PF-100 | PF-100-20 | 4" | 1000 | 25 | 0.012 | 4.3：1 | 6.0 | 14.5 | |
| PF-125 | PF-125-20 | 5" | 1600 | 25 | 0.012 | 4.3：1 | 10.8 | 23 | |
| PF-150 | PF-150-20 | 6" | 2500 | 25 | 0.013 | 4.3：1 | 23.5 | 37 | |
| PF-200 | - | 8" | 4000 | 25 | 0.013 | 4.3：1 | 50 | - | |
| 備注： 1、最大流量是自由流動時壓力損失0.03MPa時所得的值。流速約為3.5m/sec。 2、最低液控壓力比為閥座部分與液控受壓部分面積比所決定。 2、閥體重量不包括螺栓及螺帽重量,未訂購P.T口法蘭者不隱附螺栓及螺帽，內六角螺栓強度等級10.9以上。 3、回程時，必須先泄壓，否則可能無法開啟或造成沖擊。 | |||||||||

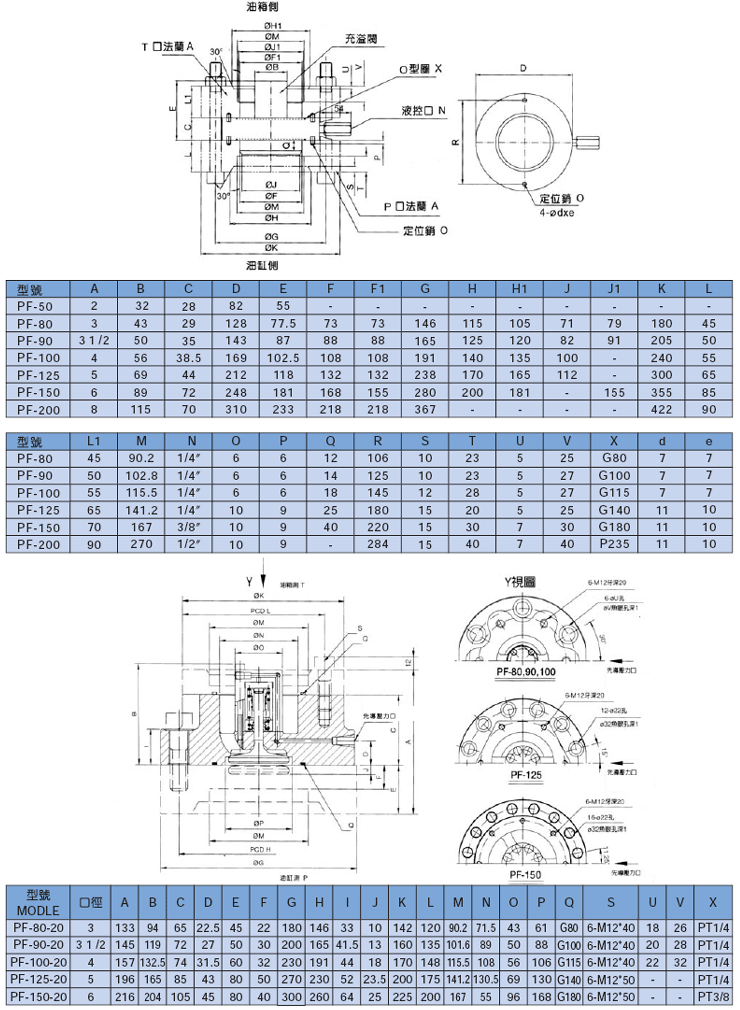

尺寸圖
產品型號
