DMT、DMG系列手動換向閥
詳情介紹
產品特點
用手操作手動桿，使回路中油液的流向得以控制，達到方向控制的目的.
備注：
1、現成規格閥心為2B2、3C2、3C3、3C4、3C6，若有特殊規格，請洽本公司技術部。
2、3C3、3C6中間位置之最大流量較小，容許背壓亦小。
3、背壓高于7MPa時，請直接將泄油口接會油箱。
4、手動桿力矩，隨容許背壓改變。
備注：
1、現成規格閥心為2B2、3C2、3C3、3C4、3C6，若有特殊規格，請洽本公司技術部。
2、3C3、3C6中間位置之最大流量較小，容許背壓亦小。
3、背壓高于7MPa時，請直接將泄油口接會油箱。
4、手動桿力矩，隨容許背壓改變。
型號說明
| DMT | -06 | -W | -3C6 |
| 型號說明 | 油口尺寸 | 中位復位方式 | 閥心機能 |
| 手動換向閥 DMT-管式 DMG-板式 |
02：6通徑（1/4"） 03：10通徑（3/8"） 04：16通徑（1/2"） 06：25通徑（3/4"） 10：32通徑（11/4"） |
W：彈簧復位 O：銅珠復位 |
請參考P.187 閥芯機能表 |
規格表
| 型號 | 最高使用壓力 MPa |
最大流量 ℓ/min |
容許背壓 MPa |
重量 kg | |||
| 管式 | 板式 | 管式 | 板式 | 管式 | 板式 | ||
| - | DMG-02 | 25 | - | 30 | 2 | - | 1.5 |
| DMT-03 | DMG-03 | 25 | 50 | 50 | 10 | 4.5 | 3.7 |
| DMT-04 | - | 25 | 100 | - | 14 | 7.6 | - |
| DMT-06 | - | 25 | 180 | - | 14 | 13 | - |
| DMT-10 | - | 25 | 300 | - | 14 | 22 | - |

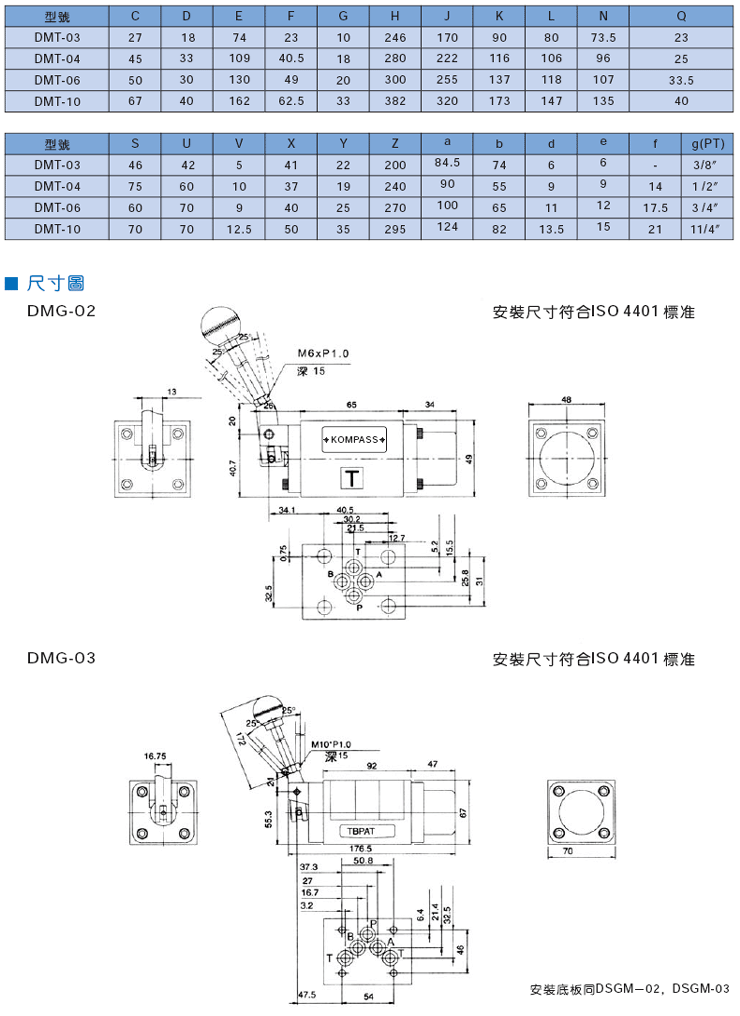

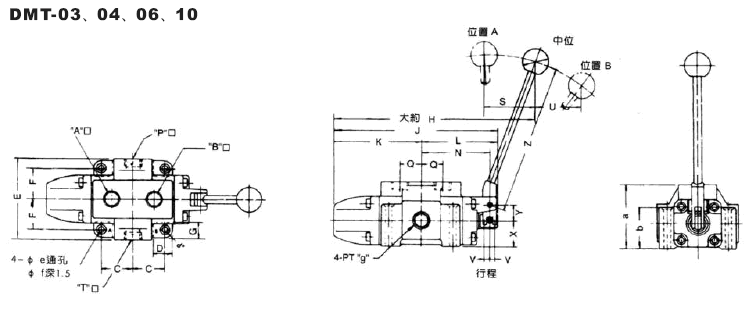

尺寸圖
產品型號
