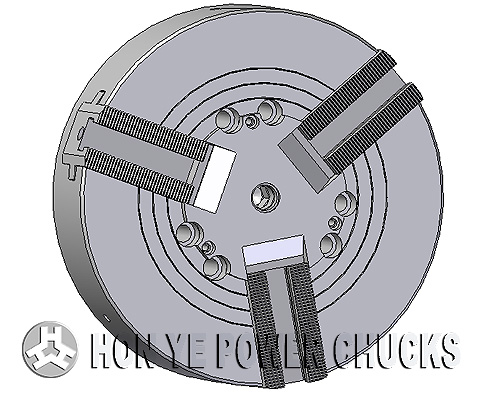

高速中實三爪夾頭
詳情介紹
商品詳細介紹： 【特點】：
1.夾持力強。
2.耐磨性佳。
3.精度高。
4.換爪簡單。
5.附有安全螺絲。
6.微調螺絲可調爪程。
7.可加裝連接盤，直接裝於CNC車床。
1.夾持力強。
2.耐磨性佳。
3.精度高。
4.換爪簡單。
5.附有安全螺絲。
6.微調螺絲可調爪程。
7.可加裝連接盤，直接裝於CNC車床。
特點： Features
1.夾持力強 High clamping force
2.耐磨性佳 Can reduce machine wear
3.精度高 High precision
4.換爪簡單 Easy jaw-replacing
5.附有安全螺絲 With safe-screw
6.微調螺絲可調爪程 Adjust screw to control jaw moving.
7.可加裝連接盤，直接裝於CNC車床 Can attach to the adapter plate then install on CNC lathe
高速中實夾頭
HIGH SPEED NON-THRU-HOLE POWER CHUCKS
|
型式
Model |
柱塞行程
Piston stroke |
爪程
Jaw stroke |
最高轉速
Max RPM |
適用迴轉缸
Suitable rotary cylinder |
|
BN04B |
15 |
6.4 |
6000 |
HO 75 |
|
BN05B |
15 |
6.4 |
6000 |
HO 75 |
|
BN06B |
20 |
8.5 |
6000 |
HO 100 |
|
BN08B |
21 |
8.8 |
4700 |
HO 125 |
|
BN10B |
25 |
8.8 |
4200 |
HO 125 |
|
BN12B |
30 |
10.5 |
3200 |
HO 200 |
|
BN15B |
35 |
16 |
2800 |
HO 200 |
|
BN18B |
35 |
16 |
2000 |
HO 200 |
|
BN21B |
35 |
16 |
1600 |
HO 200 |
|
BN24B |
35 |
16 |
1300 |
HO 200 |
|
BN28B |
35 |
16 |
1000 |
HO 200 |
|
|
規格(SPECIFICATIONS)
|
型式
Model |
A |
B |
C |
D |
E |
F |
G
max |
G
min |
H |
J
max |
J
min |
L |
M |
N |
O |
I |
K |
P |
|
BN04B |
110 |
85 |
80 |
A2-3
53.980 |
M10X1.5 |
25 |
18 |
3 |
25 |
23.3 |
20.1 |
52 |
15 |
5 |
31 |
35 |
72 |
6-M10 |
|
BN05B |
135 |
110 |
100 |
A2-4
63.513 |
M12X1.75 |
28 |
9 |
-6 |
35 |
30.4 |
27.2 |
55 |
15 |
5 |
31 |
35 |
72 |
6-M10 |
|
BN06B |
156 |
140 |
104.8 |
A2-5
82.563 |
M16X2.0 |
34 |
101.5 |
81.5 |
36 |
37.8 |
33.55 |
70 |
15 |
5 |
31 |
35 |
72 |
6-M10 |
|
BN08B |
196 |
170 |
133.4 |
A2-6
106.375 |
M20X2.5 |
38 |
127 |
106 |
36 |
46.3 |
41.9 |
80 |
17 |
5 |
35 |
42 |
95 |
6-M12 |
|
BN10B |
246 |
220 |
171.4 |
A2-8
139.719 |
M20X2.5 |
45 |
158 |
133 |
36 |
51.1 |
46.7 |
85 |
18 |
5 |
40 |
46 |
110 |
6-M16 |
|
BN12B |
296 |
220 |
171.4 |
A2-8
139.719 |
M20X2.5 |
50 |
163 |
133 |
36 |
61 |
55.75 |
106 |
18 |
6 |
50 |
54 |
129 |
6-M16 |
|
BN15B |
380 |
300 |
235 |
A2-11
196.869 |
M30X3.5 |
60 |
104 |
69 |
55 |
77.5 |
69.5 |
114 |
22 |
6 |
50 |
61 |
135 |
6-M20 |
|
BN18B |
450 |
380 |
235 |
A2-11
196.869 |
M30X3.5 |
60 |
92 |
57 |
55 |
108 |
100 |
114 |
22 |
6 |
50 |
61 |
135 |
6-M20 |
|
BN21B |
530 |
380 |
330.2 |
A2-15
285.775 |
M30X3.5 |
60 |
97 |
62 |
55 |
86 |
78 |
125 |
27 |
6 |
65 |
71 |
180 |
6-M22 |
|
BN24B |
610 |
380 |
330.2 |
A2-15
285.775 |
M30X3.5 |
60 |
97 |
62 |
55 |
125 |
117 |
125 |
27 |
6 |
65 |
71 |
180 |
6-M22 |
|
BN28B |
710 |
500 |
468.5 |
A2-20
412.795 |
M30X3.5 |
60 |
97 |
62 |
55 |
125 |
117 |
125 |
27 |
6 |
65 |
71 |
180 |
6-M24 |
|
|
