QAEJ、MQAEJ電磁制動電機
MQAEJ、QAEJ系列電磁制動三相異步電動機是取代MYUEJ、YUEJ系列的更新?lián)Q代產品。 它的結構有QA系列電動機和電磁制動器組合而成。 它是工業現代化的一種理想的驅動裝置， 由于它具有功率范圍大 、結構簡單、噪音小、制動時間短、制動性能可靠、安裝尺寸（除總長外）與基本系列相同等優點 ， 廣泛應用于木工機械、 齒輪減速及各種金屬切削機床、 輕工生產線、紡織機械、化工機械、建筑行業等。
1.電機符合下列標準
國際電工委員會IEC34、IEC72
澳大利亞標準AS1359-2
英國標準BS4999-5000
德國標準DIN42673
符合歐共體 “CE”標記要求
電機符合GB755（idt IEC 60034-1)、GB10069(neq IEC 60034-9)、Q/JBQS28
2.優越的電機性能
低噪音、低振動
通過優化設計及工藝的改進,MQAEJ、QAEJ系列電機在噪音、振動有了大幅度降低，并達到國際先進水平。
高性能的防護等級
電機的標準設計防護等級為IP55,可按客戶要求提供更高要求的防護等級。
高性能的防護等級
電機的標準設計防護等級為IP55,可按客戶要求提供更高要求的防護等級。
提高絕緣等級,增加電機使用壽命
標準電機采用了F級絕緣結構,從而提高了電機使用壽命,增加了電機可靠性。
高效率
電機采用優化設計,具有較高效率，可產生可觀的節能效果。
3.合理的結構設計

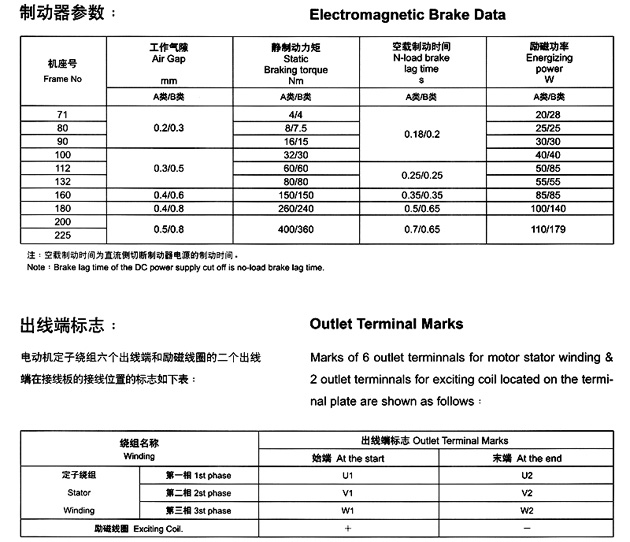

結構與原理
MQAEJ、QAEJ系列電磁制動三相異步電動機，其直流圓盤制動器安裝在電動機非軸伸端的端蓋上。
工作原理是： 當電機接入電源時，制動器的整流器同時接通電源，由于電磁吸力作用， 電磁鐵吸引銜鐵并壓縮彈簧，制動盤與銜鐵、端蓋脫開，電機運轉，當切斷電源時，制動器電磁鐵失去電磁吸力，彈簧力推動銜鐵壓緊制動盤， 在摩擦力矩的作用下， 電機立即停止轉動電磁制動器的勵磁電壓為直流205伏，整流器電源為交流220伏。
靈活的引出線方向
電機接線盒的安裝方式可在電機頂部、左側 、右側,接線盒自身可旋轉安裝,71-132機座的接線盒可旋轉4*90方向。160及以上機座接線盒可旋轉2*180方向。用戶在訂貨時必須標明接線盒及出線孔方向。
美觀的電機造型
機座散熱筋設計成垂直、水平分布,端蓋、接線盒、風罩均為全新設計,外形別致美觀。
4.眾多的選擇滿足各種用戶需求
加裝熱敏電阻
加裝防塵密封圈
加裝加熱帶
加裝防油密封圈
加裝注油嘴
特殊軸伸、特殊法蘭等各種要求
5.型號說明
MQAEJ（QAEJ） 100 L 4 A
MQAEJ（QAEJ）--型號標記
100--機座號（以轉軸中心高mm表示）
L--機座長度代號（S-短機座，M-中機座，L-長機座）
4--極數 A--鐵芯長度（A-短鐵芯，B-長鐵芯）
QAEJ系列使用A類制動器（進口德國Lenze 防護等級IP54）
MQAEJ系列使用B類制動器（國產制動器 防護等級IP23）
6.使用條件
·海拔不超過1000M
·環境空氣溫度隨季節而變化，但不超過+40℃
7.電壓、頻率和工作方式
·工作電壓：220-240V 380-420V 50Hz 380-420V 660-690V 50Hz
·絕緣等級：F
·工作方式：連續（S1）

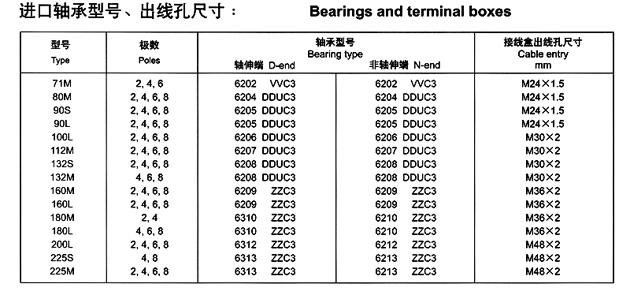

8.軸承型號和出線孔尺寸

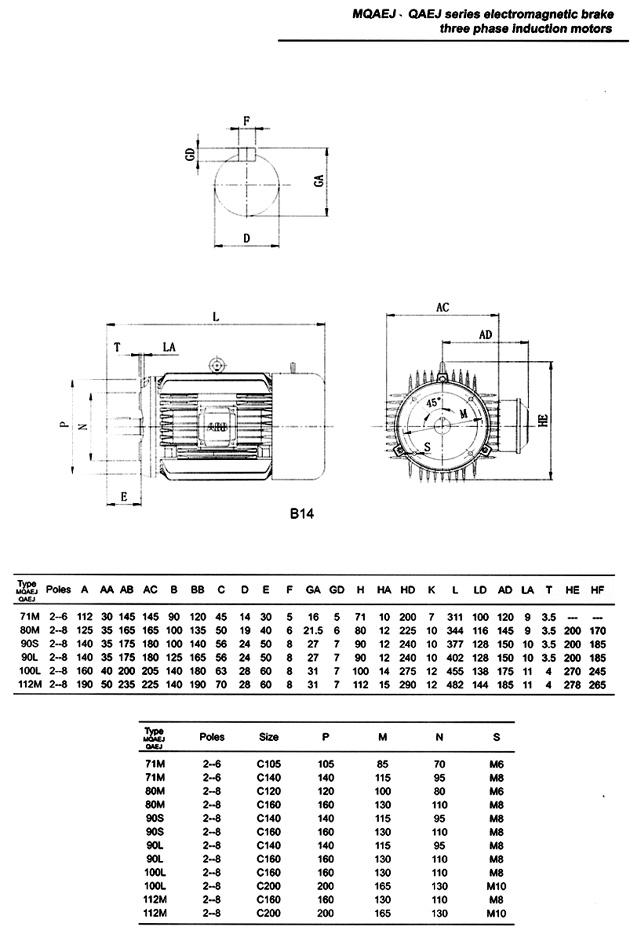

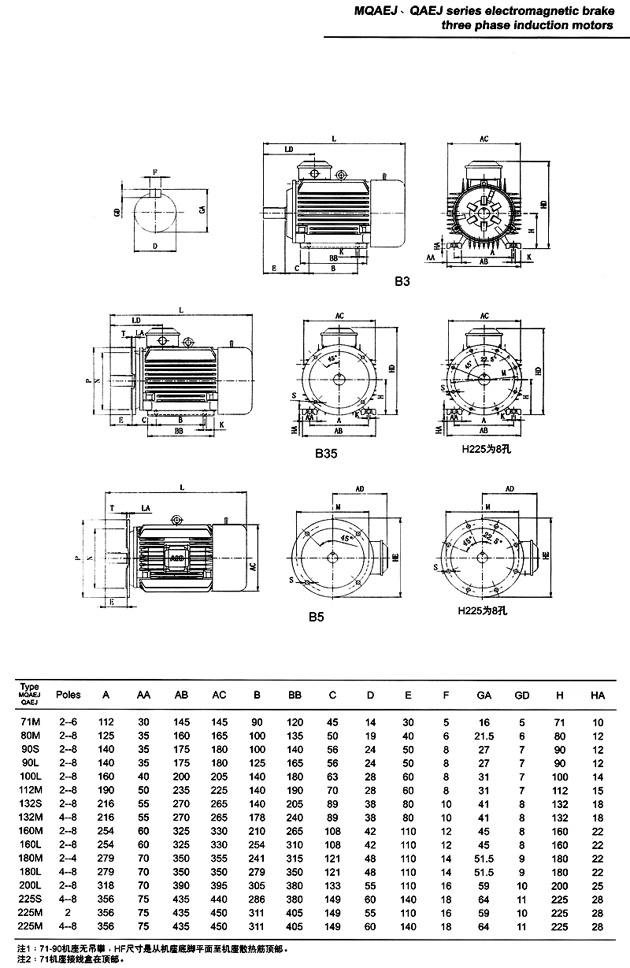

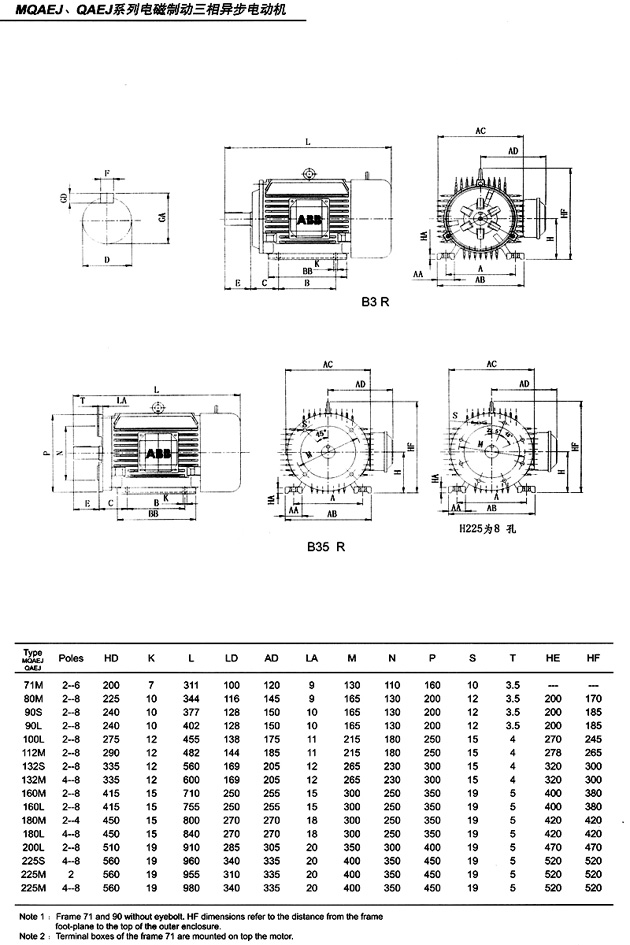

圖紙：
|
|
|

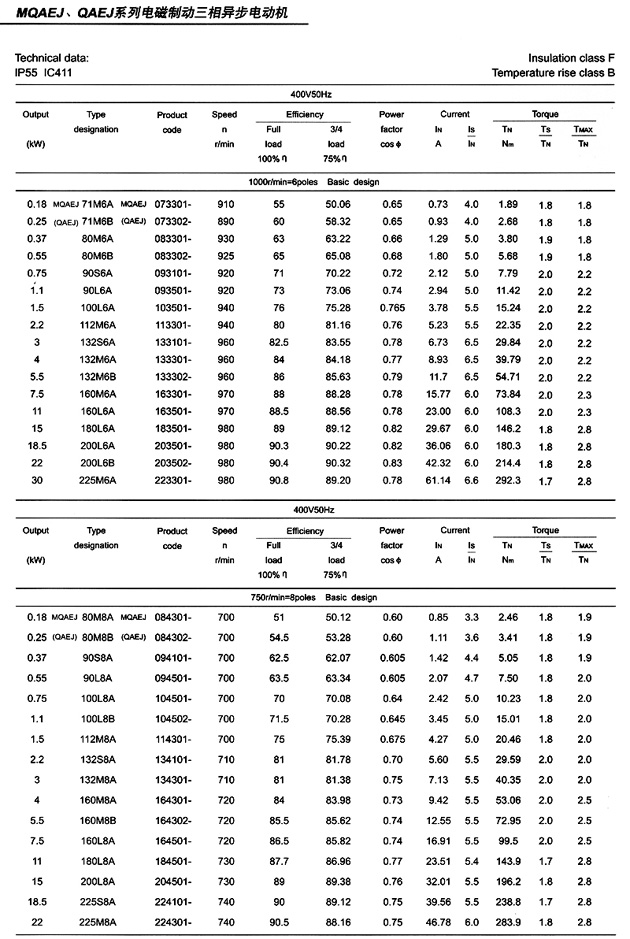

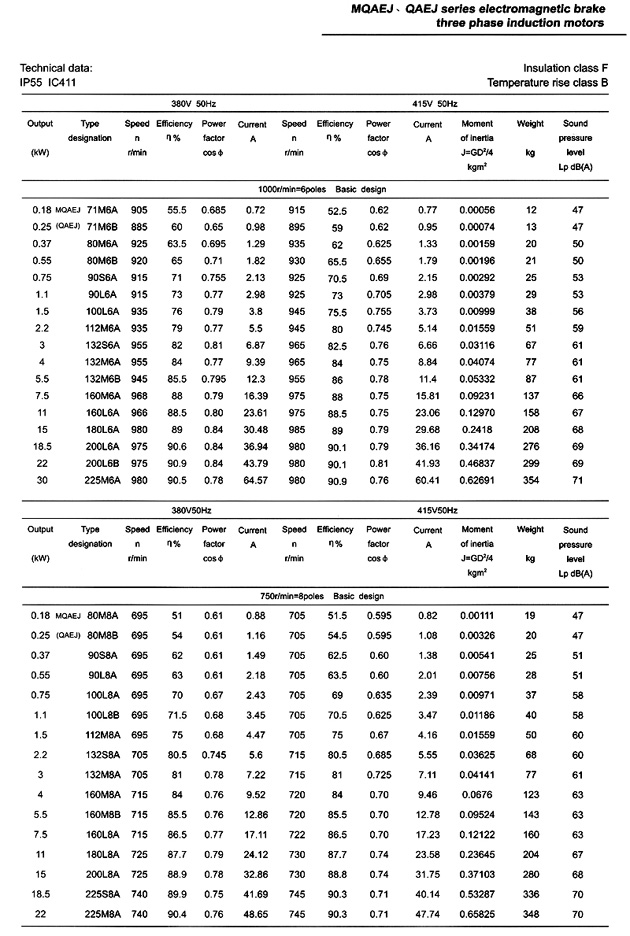

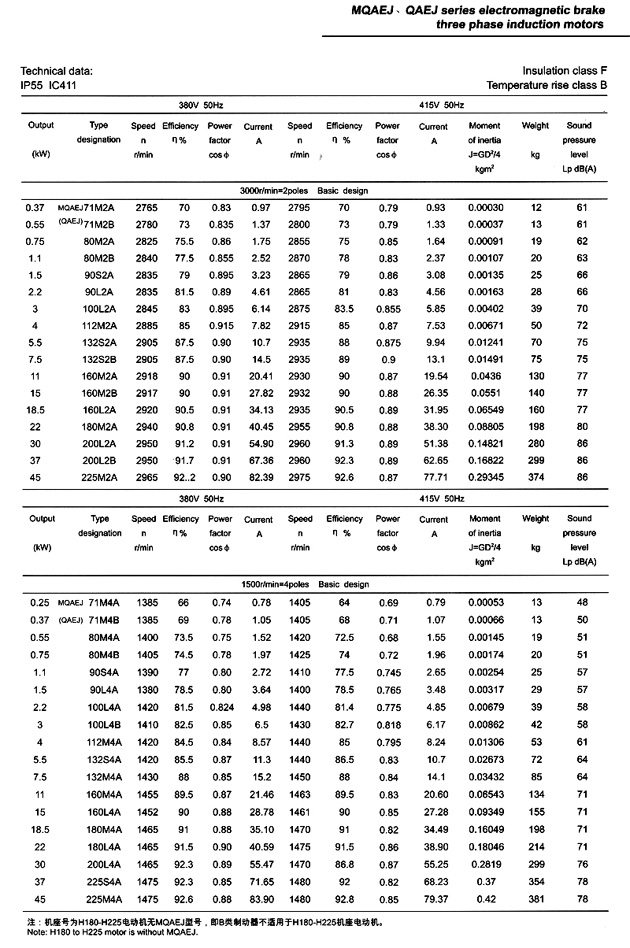

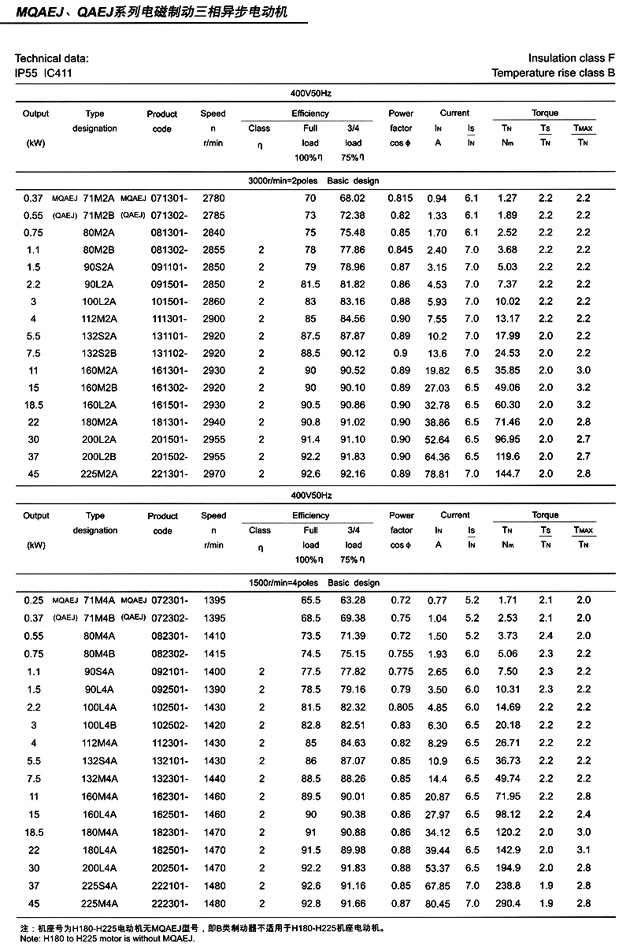

技術數據：
|
|
|
|
