所在位置：網站首頁 > 產品中心 > 動力夾頭正文內容

楔形大貫通孔徑二爪夾頭

詳情介紹

產品特點：
1、為楔形二爪大貫通孔徑。
2、摺動面均經過硬化及精密研磨，并直接潤滑。
3、具有高剛性結構及高夾持精度的特性。

規格型號：

注：紅色數據為2HA型的寸法.
型號\規格 楔心行程
mm		 爪行程
(直徑)mm		 夾持直徑mm 油壓缸推力
kgf		 最大夾持力
kgf		 最高回轉數
r.p.m		 GD² kg.m² 重量    kg 適用油缸/
最大使用壓力
最大 最小
2H-04 10 5.4 110 7 940 1930 8000 0.01 3.8 TH-536/16
2H-05 A4 10 5.4 135 12 1190 2440 7000 0.02 6.5 7.3 TH-536/20
2H-06 A5 12 5.5 169 15 1470 3870 6000 0.06 11.5 13.3 TH-646/19
2H-08 A5 16 7.4 210 13 2360 5840 5000 0.17 21.3 24.2 TH-852/19
2H-08 A6 16 7.4 210 13 2360 5840 5000 0.17 21.3 22.4 TH-852/19
2H-10 A6 19 8.8 254 31 2900 7540 4200 0.31 33.5 40.5 TH-1075/18
2H-10 A8 19 8.8 254 31 2900 7540 4200 0.31 33.5 39 TH-1075/18
2H-12 A8 23 10.6 304 34 3740 97980 3300 0.70 59.7 62.7 TH-1291/18
2H-15 A11 23 10.6 381 50 4790 12200 2500 2.23 115 122 TH-1512/17

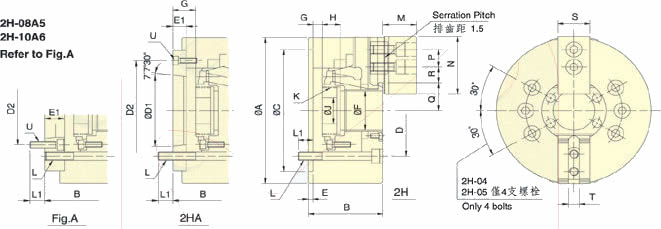

外觀尺寸：
注：紅色數據為2HA型的寸法.
型號\寸法 A B C(H6) D D1 D2 E E1 F G max. G min. H J
2H-04 110 59 85 70.6 - - 4 - 26 3.5 -6.5 17.5
2H-05 A4 135 60 71 110 82.6 63.51 96 4 15 33 1 16 -9 6 20 20
2H-06 A5 169 81 91 140 104.8 82.56 116 5 15 45 11 26 -1 14 19 20
2H-08 A5 210 91 109 170 133.4 82.56 104.8 5 23 52 14.5 37.5 -1.5 21.5 20.5 30
2H-08 A6 210 91 103 170 133.4 106.38 150 5 17 52 14.5 31.5 -1.5 15.5 20.5 30
2H-10 A6 254 100 120 220 171.5 106.38 133.4 5 25 75 8.5 33.5 -10.5 14.5 25 45
2H-10 A8 254 100 113 220 171.5 139.72 190 5 18 75 8.5 26.5 -10.5 7.5 25 45
2H-12 A8 304 110 122 220 171.5 139.72 190 6 18 91 8 26 -15 3 28 50
2H-15 A11 381 133 149 300 235 196.87 260 6 22 117.5 11 33 -12 10 39 60
注：紅色數據為2HA型的寸法.
型號\寸法 K max. L L1 M N P Q max. Q min. R max. R min. S T U
2H-04 M32×1.5 4∼M10 16 24 52 14 23 20.3 11.3 6.8 23 10 -
2H-05 A4 M40×1.5 4∼M10 15 15 31 62 14 26.5 23.8 19.8 7.8 25 10 3∼M6
2H-06 A5 M55×2 6∼M10 16 16 37 73 20 32 29.3 22.8 9.3 31 12 3∼M6
2H-08 A5 M60×2 6∼M12 20 17 38 95 25 38.7 35 29.8 14.8 35 14 6∼M10
2H-08 A6 M60×2 6∼M12 20 18 38 95 25 38.7 35 29.8 14.8 35 14 3∼M6
2H-10 A6 M85×2 6∼M16 22 18 43 110 30 51 46.6 33.8 14.3 40 16 6∼M12
2H-10 A8 M85×2 6∼M16 22 24 43 110 30 51 46.6 33.8 14.3 40 16 3∼M8
2H-12 A8 M100×2 6∼M16 23 25 51 130 30 61.3 56 45.8 15.8 50 21 3∼M8
2H-15 A11 M130×2 6∼M20 30 28 66 165 43 82 76.7 46.8 13.8 62 25 3∼M10

產品型號



點擊次數：3742次 發布時間：2011/11/13 【打印此頁】【關閉】
上一個產品：楔形大貫通孔徑三爪夾頭
下一個產品：楔形大貫通孔徑四爪夾頭
