曲柄形超長爪行程大貫通孔徑三爪夾頭
詳情介紹
產品特點：
1、特點為曲柄形三爪超大貫通孔徑，超長爪行程。
2、摺動面均經過硬化及精密研磨，并直接潤滑。
3、安裝連接方式與中空卡盤一樣，并且可與之互容互換，不必更改拉桿。
4、具有高剛性結構及高夾持精度的特性。
規格型號：
| 注：紅色數據為3LA型的寸法. | |||||||||||
| 型號\規格 | 楔心行程 mm |
爪行程 (直徑)mm |
夾持直徑mm | 油壓缸推力 kgf |
最大夾持力 kgf |
最高回轉數 r.p.m |
GD² kg.m² |
重量kg | 適用油缸/ 最大使用壓力 | ||
| 最大 | 最小 | ||||||||||
| 3L-06 A5 | 15 | 24 | 168 | 10 | 2400 | 2650 | 3800 | 0.15 | 13 | 14.8 | TH-646/30 |
| 3L-08 A5 | 20 | 32 | 210 | 10 | 3500 | 4150 | 3000 | 0.65 | 23 | 25.9 | TH-852/28 |
| 3L-08 A6 | 20 | 32 | 210 | 10 | 3500 | 4150 | 3000 | 0.65 | 23 | 24.1 | TH-852/28 |
| 3L-10 A6 | 25 | 37.5 | 254 | 18 | 4870 | 5700 | 2700 | 1.1 | 38 | 45 | TH-1075/30 |
| 3L-10 A8 | 25 | 37.5 | 254 | 18 | 4870 | 5700 | 2700 | 1.1 | 38 | 43.5 | TH-1075/30 |
| 3L-12 A8 | 30 | 45 | 304 | 30 | 6600 | 7650 | 2100 | 2.9 | 62 | 67.5 | TH-1291/32 |
| 3L-15A11 | 35 | 52 | 381 | 50 | 8600 | 9280 | 1600 | 3.2 | 136 | 143 | TH-1291/28 |

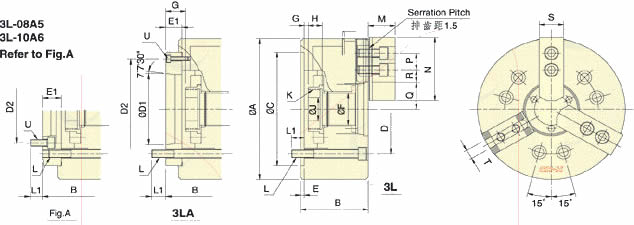

外觀尺寸：
| 注：紅色數據為3LA型的寸法. | ||||||||||||||||
| 型號\寸法 | A | B | C(H6) | D | D1 | D2 | E | E1 | F | G max. | G min. | H | J | |||
| 3L-06 A5 | 168 | 84 | 97 | 140 | 104.8 | 82.56 | 116 | 5 | 18 | 42 | 6.5 | 24.5 | -8.5 | 9.5 | 19 | 20 |
| 3L-08 A5 | 210 | 96 | 118 | 170 | 133.4 | 82.56 | 104.8 | 5 | 27 | 48 | 7 | 34 | -13 | 14 | 20 | 30 |
| 3L-08 A6 | 210 | 96 | 114 | 170 | 133.4 | 106.38 | 150 | 5 | 23 | 48 | 7 | 30 | -13 | 10 | 20 | 30 |
| 3L-10 A6 | 254 | 110 | 130 | 220 | 171.5 | 106.38 | 133.4 | 5 | 25 | 70 | 8 | 33 | -17 | 8 | 25 | 45 |
| 3L-10 A8 | 254 | 110 | 123 | 220 | 171.5 | 139.72 | 190 | 5 | 18 | 70 | 8 | 26 | -17 | 1 | 25 | 45 |
| 3L-12 A8 | 304 | 127 | 140 | 220 | 171.5 | 139.72 | 190 | 5 | 18 | 91 | 15 | 33 | -15 | 3 | 28 | 50 |
| 3L-15 A8 | 381 | 150 | 177 | 300 | 235 | 196.87 | 171.4 | 6 | 33 | 70 | 8 | 45.5 | -22.5 | 10.5 | 39 | 60 |
| 3L-15 A11 | 381 | 150 | 160 | 300 | 235 | 196.87 | 260 | 6 | 22 | 91 | 15 | 34.5 | -22.5 | -0.5 | 39 | 60 |
| 注：紅色數據為3LA型的寸法. | ||||||||||||||
| 型號\寸法 | K max. | L | L1 | M | N | P | Q max. | Q min. | R max. | R min. | S | T | U | |
| 3L-06 A5 | M55×2 | 6∼M10 | 18 | 15 | 37 | 73 | 20 | 42.5 | 30.5 | 23.5 | 12 | 28 | 12 | 3∼M6 |
| 3L-08 A5 | M60×2 | 6∼M12 | 18 | 17 | 38 | 95 | 25 | 51.7 | 35.7 | 28 | 14.75 | 35 | 14 | 6∼M10 |
| 3L-08 A6 | M60×2 | 6∼M12 | 18 | 20 | 38 | 95 | 25 | 51.7 | 35.7 | 28 | 14.75 | 35 | 14 | 3∼M6 |
| 3L-10 A6 | M85×2 | 6∼M16 | 22 | 18.5 | 43 | 110 | 30 | 67 | 48.25 | 33 | 10.5 | 40 | 16 | 6∼M12 |
| 3L-10 A8 | M85×2 | 6∼M16 | 22 | 24 | 43 | 110 | 30 | 67 | 48.25 | 33 | 10.5 | 40 | 16 | 3∼M8 |
| 3L-12 A8 | M100×2 | 6∼M16 | 22 | 24 | 51 | 130 | 30 | 77 | 54.5 | 48.5 | 19.5 | 50 | 21 | 3∼M8 |
| 3L-15 A8 | M130×2 | 6∼M20 | 33 | 31 | 63 | 165 | 43 | 94.5 | 68.5 | 52 | 23.75 | 62 | 25.5 | 6∼M16 |
| 3L-15A11 | M130×2 | 6∼M20 | 33 | 30 | 63 | 165 | 43 | 94.5 | 68.5 | 52 | 23.75 | 62 | 25.5 | 3∼M10 |
