楔形中實長爪行程二爪夾頭
詳情介紹
楔形中實長爪行程二爪夾頭
產品說明：
| 型號\規格 | 楔心行程 mm |
爪行程 (直徑)mm |
夾持直徑 mm |
油壓缸推力 kgf |
最大夾持力 kgf |
最高回轉數 r.p.m |
GD² kg.m² |
重量kg | 適用油缸/ 最大使用壓力 | |
| 最大 | 最小 | |||||||||
| 2M-05 | 15 | 10.9 | 135 | 14 | 660 | 1120 | 4500 | 0.02 | 6.1 | RK-75N/18 |
| 2M-06 | 20 | 14.5 | 165 | 14 | 1460 | 2450 | 4000 | 0.04 | 12.3 | RK-100N/20 |

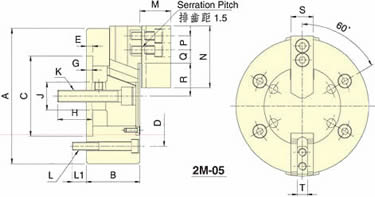

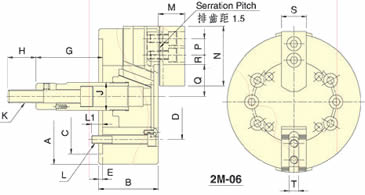

外形尺寸：
| 型號\寸法 | A | B | C(H6) | D | E | G max. | G min. | H | J |
| 2M-05 | 135 | 55 | 80 | 100 | 7 | 6 | -9 | 35 | 28 |
| 2M-06 | 165 | 74 | 140 | 104.8 | 5 | 101.5 | 81.5 | 36 | 34 |
| 型號\寸法 | K max. | L | L1 | M | N | P | Q max. | Q min. | R max. | R min. | S | T |
| 2M-05 | M12×1.75 | 4∼M8 | 14 | 31 | 62 | 14 | 32.9 | 27.45 | 17.0 | 5.5 | 25 | 10 |
| 2M-06 | M16×2 | 6∼M10 | 14 | 37 | 73 | 20 | 38.7 | 31.4 | 17.6 | 7.0 | 31 | 12 |
