雙向型展刀搪溝頭
詳情介紹
產品特點：
1、進給機構是以齒條與齒輪的轉動方式為之,進給速度穩定,進給速度與行程的調整亦非常容易.
2、其摺動面均經過硬化及精密研磨,剛性與耐久性非常良好.
3、與行控型回轉油缸搭配使用.
規格型號：
| 型號\規格 | 楔心行程mm | 滑座行程mm | 最高回轉數 r.p.m |
最大進給速度 mm/min |
重量 kg | 適用油缸/ 最大使用壓力 |
| FD-840 | 25 | 40 | 2500 | 240 | 26.3 | RS-1030N/16 |
| FD-1060 | 35 | 60 | 1800 | 200 | 41.5 | RS-1040N/20 |

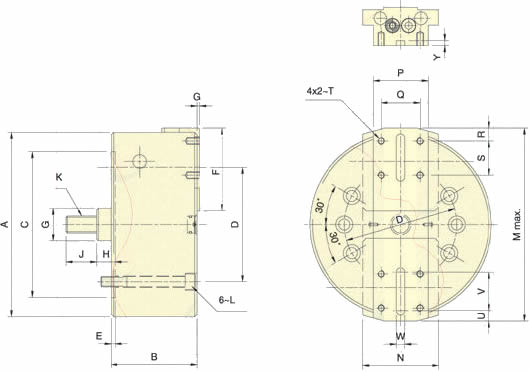

外觀尺寸：
| 型號\寸法 | A | B | C(H7) | D | E | F | G | H | J | K | |
| max. | min. | ||||||||||
| FD-840 | 215 | 102 | 170 | 133.4 | 5 | 96.5 | 32.5 | 7.5 | 3 | 36 | M20×2.5 |
| FD-1060 | 254 | 123 | 220 | 171.4 | 5 | 110.5 | 32.5 | -2.5 | 4 | 36 | M20×2.5 |
| 型號\寸法 | L | M | N | P | Q | R | S | T | U | V | W(H8) | Y |
| FD-840 | 6∼M12×100 | 238 | 90 | 65 | 46 | 15 | 40 | M8×15 | 12 | 45 | 10 | 6 |
| FD-1060 | 6∼M16×125 | 286 | 90 | 65 | 46 | 15 | 50 | M8×15 | 12 | 50 | 10 | 6 |
