附逆止閥短形注水型回轉油壓缸
詳情介紹
產品特點：
1、高速，注水型回轉油壓缸.可經由后端回轉繼手供給切削水。
2、內建逆止閥自鎖機構。
3、泄油孔配管務必單獨接會油壓槽，以避免產生背壓。
規格型號：
| 型號\規格 | 活塞面積cm² | 行程mm | 最高使用回轉數 r.p.m |
最高使用壓力 MPa kgf/cm² |
注水部最高使用 壓力MPa kgf/cm² |
GD² kg.m² | 重量kg | |
| 押側 | 拉側 | |||||||
| RL-75 | 42.6 | 37.1 | 15 | 6000 | 4.0(40) | 3.5(35) | 0.01 | 3.1 |
| RL-100 | 77.0 | 71.5 | 20 | 6000 | 4.0(40) | 3.5(35) | 0.04 | 4.6 |
| RL-125 | 121.2 | 113.1 | 25 | 6000 | 4.0(40) | 3.5(35) | 0.06 | 7.1 |
| RL-150 | 175.2 | 160.8 | 30 | 5500 | 4.0(40) | 3.5(35) | 0.10 | 9.7 |
| RL-200 | 314.1 | 290.4 | 35 | 5500 | 4.0(40) | 3.5(35) | 0.30 | 15.6 |

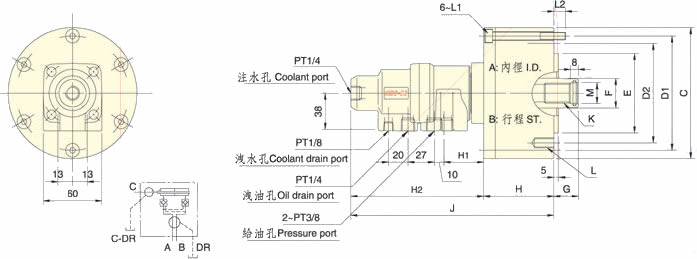

外形尺寸：
| 型號\寸法 | A | B | C | D1 | D2 | E h7 |
F | G | H | H1 | H2 | J | K | L | L1 | L2 | M H8 | |
| max. | min. | |||||||||||||||||
| RS-75 | 75 | 15 | 107 | 90 | 65 | 30 | 45 | 30 | 57 | 42 | 145 | 202 | M20×35 | 6∼M8×16 | M8×60 | 12 | 21 | |
| RS-100 | 100 | 20 | 132 | 115 | 100 | 80 | 30 | 45 | 25 | 72 | 42 | 145 | 217 | M20×35 | 6∼M10×20 | M8×75 | 12 | 21 |
| RS-125 | 125 | 25 | 160 | 140 | 130 | 110 | 35 | 50 | 25 | 82 | 41 | 144 | 226 | M24×45 | 6∼M12×20 | M8×85 | 12 | 25 |
| RS-150 | 150 | 30 | 190 | 170 | 130 | 110 | 45 | 55 | 25 | 95 | 39 | 142 | 237 | M30×45 | 12∼M12×24 | M10×100 | 16 | 31 |
| RS-200 | 200 | 35 | 245 | 220 | 145 | 120 | 55 | 70 | 35 | 116 | 36 | 139 | 255 | M36×60 | 12∼M16×30 | M10×125 | 21 | 37 |
