短形注氣型回轉油壓缸
詳情介紹
產品特點：
1、高速，注水型回轉油壓缸.可經由后端回轉繼手供給切削水。
2、安裝時可由后端鎖固之。
3、泄油孔配管務必單獨接會油壓槽，以避免產生背壓。
規格型號：
| 型號\規格 | 活塞面積cm² | 行程mm | 最高使用回轉數 r.p.m |
最高使用壓力 MPa kgf/cm² |
注水部最高使用 壓力MPa kgf/cm² |
GD² kg.m² | 重量kg | |
| 押側 | 拉側 | |||||||
| RL-A75N | 42.6 | 37.1 | 15 | 6000 | 4.0(40) | 1.0(10) | 0.01 | 3.0 |
| RL-A100N | 77.0 | 71.5 | 20 | 6000 | 4.0(40) | 1.0(10) | 0.04 | 4.5 |
| RL-A125N | 121.2 | 113.1 | 25 | 5500 | 4.0(40) | 1.0(10) | 0.06 | 7.0 |
| RL-A150N | 175.2 | 160.8 | 30 | 5500 | 4.0(40) | 1.0(10) | 0.10 | 9.6 |
| RL-A200N | 314.1 | 290.4 | 35 | 5500 | 4.0(40) | 1.0(10) | 0.29 | 15.5 |

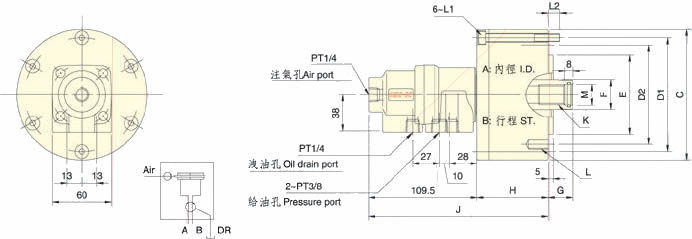

外形尺寸：
| 型號\寸法 | A | B | C | D1 | D2 | E h7 |
F | G | H | J | K | L | L1 | L2 | M H8 | |
| max. | min. | |||||||||||||||
| RS-A75N | 75 | 15 | 107 | 90 | 65 | 30 | 45 | 30 | 57 | 166 | M20×35 | 6∼M8×16 | M8×60 | 12 | 21 | |
| RS-A100N | 100 | 20 | 132 | 115 | 100 | 80 | 30 | 45 | 25 | 72 | 181 | M20×35 | 6∼M10×20 | M8×75 | 12 | 21 |
| RS-A125N | 125 | 25 | 160 | 140 | 130 | 110 | 35 | 50 | 25 | 82 | 191 | M24×45 | 6∼M12×20 | M8×85 | 12 | 25 |
| RS-A150N | 150 | 30 | 190 | 170 | 130 | 110 | 45 | 55 | 25 | 95 | 204 | M30×45 | 12∼M12×24 | M10×100 | 16 | 31 |
| RS-A200N | 200 | 35 | 245 | 220 | 145 | 120 | 55 | 70 | 35 | 116 | 226 | M36×60 | 12∼M16×30 | M10×125 | 21 | 37 |
