最大流量：
使用規格表以外之通路，請洽詢朝田公司技術部。
安裝方向：
無彈簧式，電磁換向閥軸線應水平安裝，其他之形式無限制。
安裝面：
將電液換向閥之安裝面，表面粗糙度加工至6.3S以內，平面度0.01mm以內。
無彈簧式：
使用無彈簧式（非機械式定位）在切換回路時，為防止電磁換向閥反向運動，請連續勵磁（通電）。使用機械定位式在解除連續勵磁時，應使T管單獨連接。不單獨接T管，共用管路則由于其他閥的換向產生壓力沖擊，可能致使電液換向閥反向。當共用管路時，在T管路中接入單向閥，或適當延長T配管的長度。
導壓及泄油：
內部泄油時，其導壓務必保持比泄油壓力高0.45MPa以上，如果泄油管壓力過高時，請使用外部泄油方式以確保換向閥動作之正確
C3,C5,C6,C60請使用外部導壓及外部泄油型。如果必需使用內部導壓型，請務必在油箱口引入0.45MPa以上的單向閥當阻抗。
T口配管：
T口中保險總是充滿油液，依此進行配管。
連續加壓
避開在高壓下長時間換向，因為液體粘著現象會造成動作不良。電磁線圈的切換，務必一端通電，另一端斷電，否則容易燒壞。

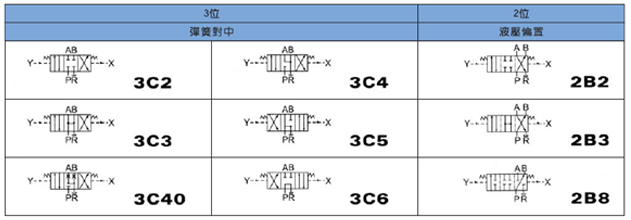

  閥芯機能表


芯機能表

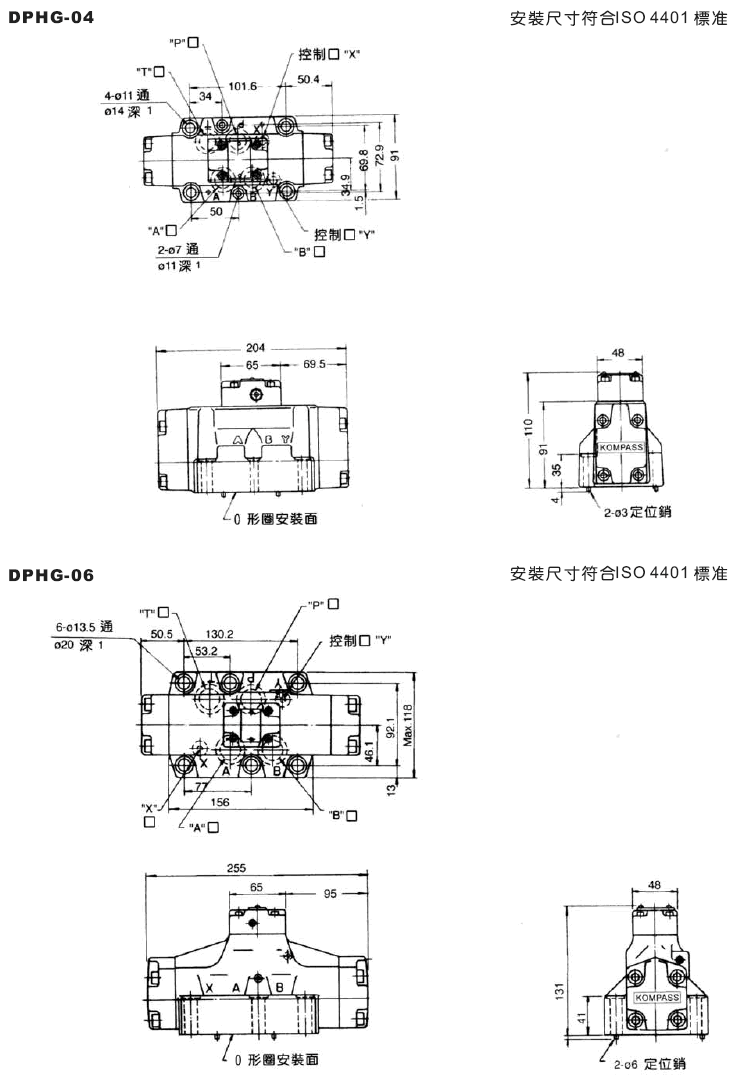

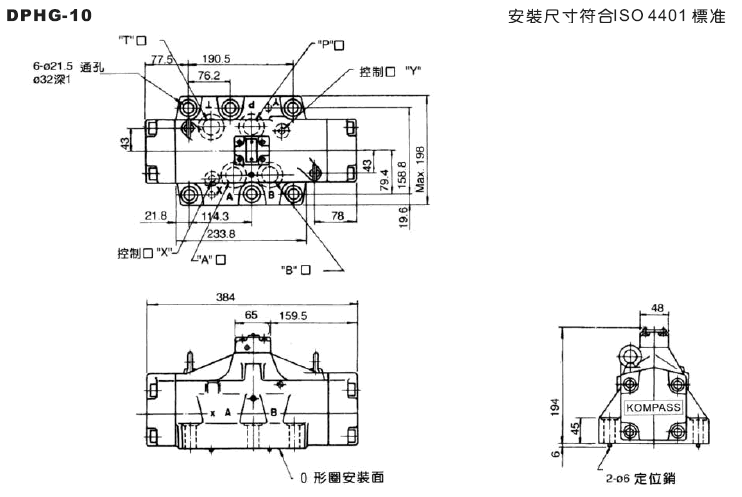

尺寸圖
