1、液壓缸依照使用壓力，分為數種標準外型尺寸圖，提供給使用者參考選用。
2、依據GB/T 15622-1995規范，液壓缸依照使用壓力可分為下列規格：

使用壓力	稱呼
70kgf/cm平方 （7MPa）	低壓液壓缸
140kgf/cm平方 （14MPa）	中壓液壓缸
210kgf/cm平方 （21MPa）	高壓液壓缸

注：
（1）1210kgf/cm平方以上至700kgf/cm平方稱之為超高壓液壓缸。
（2）英制壓力單位1000LBs/in平方=70kgf/cm平方
（3）JIS新稱呼 7MPa=70kgf/cm平方

3、70/140/210kgf/cm平方三重規格，本目錄有詳細尺寸說明請參閱。210kgf/cm平方以上本目錄沒有編列，但本公司有制造此類超高壓液壓缸的能力，請來電洽詢。
4、液壓缸選用，除了下列最基本條件：
（1）內經 ；
（2）行程；
（3）使用壓力；
（4）安裝型式以外更需慎選下列條件：
(A)液壓缸負載后作動速度達到某一標準以上時，必需選用有緩沖裝置的液壓缸。或達到更高速度時必需在液壓缸以外加裝減速閥。
(B)慎選液壓油與油封。不同的液壓油適用不同材質的油封，以保障液壓缸壽命。
5、本公司對于液壓 缸材料選用，除了依照日本LIS-B 8354標準規范外，更嚴格控制加工技術。例如零件加工尺寸公差、幾何公差，都依據累計多年的研發技術與經驗，嚴格要求，決不馬虎。各式液壓缸皆具有低摩擦、高壽命的優點。
6、標準液壓缸鋼管材質是機械構造用炭素鋼，記號STKM13C。經過無縫冷抽，內徑再經過高精度斜度交叉鏜孔加工后，內經公差在H7~H9，表面粗度在0.3s~0.8s，引張強度達52kgf/cm平方以上。
7、活塞桿材質是機械構造用炭鋼，記號S45C，外徑經過研磨及三角質鍍锘后，外徑公差在F7~F8，表面硬度在HV700以上。表面粗度在0.8s~1.6s，硬锘厚度在20um。
另：（1）依強度需求可做淬火降伏點可達50kgf/mm平方以上。（2）材質SCM440 (H)：淬火降伏點可達85kgf/mm平方以上。
8、油封使用進口高級精制品，耐油、耐蝕、耐磨耗及耐壓力。
9、各項零配件皆經CNC車床、CNC銑床精密加工完成，尺寸公差符合JSI標準，互換性佳，壽命長、保養維修容易。
10、感應式液壓缸，缸管材質是SUS304，因?yàn)椴痪叽鸥袘?yīng)，所以加裝在不銹鋼管外部的磁性感應開關可以和裝在活塞上的磁石發生磁感作用。因此可作液壓缸前進、后退等位置檢出。

常用計算公式

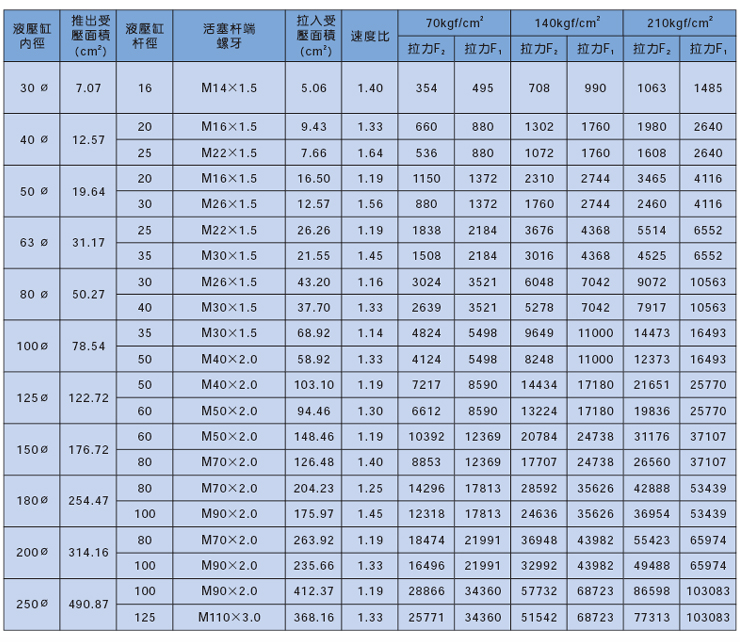

油缸理論出力表
