風冷機AF系列
詳情介紹
型號說明
| AF | 05 | 10 | -C | A2 |
| 系列號碼 | 風扇尺寸 | 適用流量ℓ/min | 外殼 | 風扇電壓 |
|
AF： 單管曲線排油式 |
05：5英寸 10： 10英寸 |
10：10 25：25 |
C：附外殼 無：無外殼 |
A1：AC110V A2：AC220V D1：DC12V D2：DC24V |
規格表
| 型號 | 牙口ZG | 通過量ℓ/min | 工作壓力MPa | 最高壓力MPa | 冷卻能力Kcl/h | 風扇功率W | 散熱面積 m2 |
| AF0510-CA | 1/2" | 10 | 1.0 | 1.5 | 250 | 42 | 0.25 |
| AF1025-CA | 1/2" | 25 | 1.0 | 1.5 | 600 | 42 | 0.63 |
特性
1、本系列風冷式油冷卻器的散熱器采用鋁合金材料以現代加工工藝制造而成，它確保了產品的高可靠性和優良的散熱性能。
2、氣流穿過的散熱片及液壓油通過的內部油路，都經過專業設計以求達到最高效率。選用的冷卻風扇，從而保證冷卻器的效率、高可靠性和低噪音等優良特性。
2、氣流穿過的散熱片及液壓油通過的內部油路，都經過專業設計以求達到最高效率。選用的冷卻風扇，從而保證冷卻器的效率、高可靠性和低噪音等優良特性。
適用范圍
工作壓力1MPa，流量4ℓ/min、6ℓ/min，適用于變量泵的泄油冷卻。
性能參數表
| 型號 | 電源 | 輸入功率 （W） |
輸入電流 （A） |
進出油口 | 適用流量ℓ/min | 散熱能力 （W/度） |
| AF0510 | 220V | 42 | 0.40 | G1/2" | 10 | 50 |
| AF1025 | 220V | 42 | 0.40 | G1/2" | 25 | 100 |

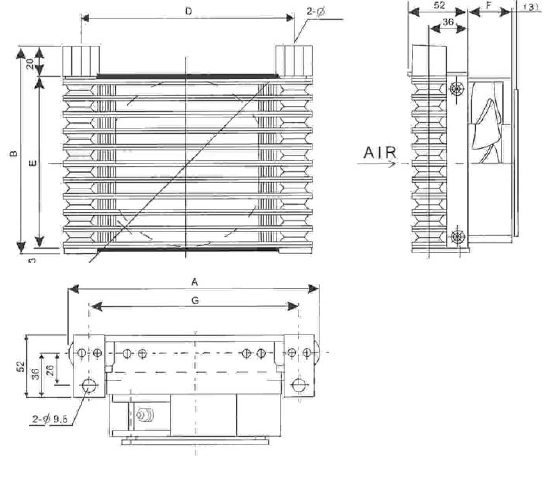

尺寸圖
產品型號
