耐震壓力表
詳情介紹
型號說明
| AT | -63 | -50K | -A1 | -T | -04 | |
| 系列號碼 | 表面直徑 | 壓力范圍 | 安裝方式 | 接頭螺紋 | 接頭尺寸 | |
| 耐震壓力表 AT： 直入式滾蓋充油 （標準型） DT： 埋入式 滾蓋充油 （標準型） |
40 : 40mm 50 : 50 mm 63 : 63mm 100 : 100 mm 150 : 150mm |
Kgf/cm² 35 50 70 100 150 250 350 500 |
MPa 3.5 5.0 7.0 10.0 15.0 25.0 35.0 50.0 |
A1：直入無緣 （標準型） B1：埋入前緣中孔 （標準型） |
T：PT（標準型） N：NPT P：PF |
02：1/4" （Ø63用） 03： 3/8" （Ø100用） 04：1/2" （Ø150用） |
特性
1、全系列液體充填。
2、防水、耐震、密封式構造、長期使用精度準確。
3、特殊材質的內機及巴登管、使用壽命耐久。
4、適用于油、水、空氣等無腐蝕性流體和激烈振動的場所。
2、防水、耐震、密封式構造、長期使用精度準確。
3、特殊材質的內機及巴登管、使用壽命耐久。
4、適用于油、水、空氣等無腐蝕性流體和激烈振動的場所。
制造規格
1、殼體： 不銹鋼AISI 304 ，提供直入式和埋入式。
2、巴登管： 銅或磷青銅。
3、內機： 銅。
4、接頭部分： 銅，1/4"、3/8"、1/2" 、NPT、PT、PF。
5、精確度：標準型 正負1%F、S
6、刻度單位： 標準品為kgf/cm²/psi
7、防爆孔： 油蓋上方有防爆孔，預防超過使用范圍。并可更換甘油。
9、正常工作溫度：-20度∼70度。

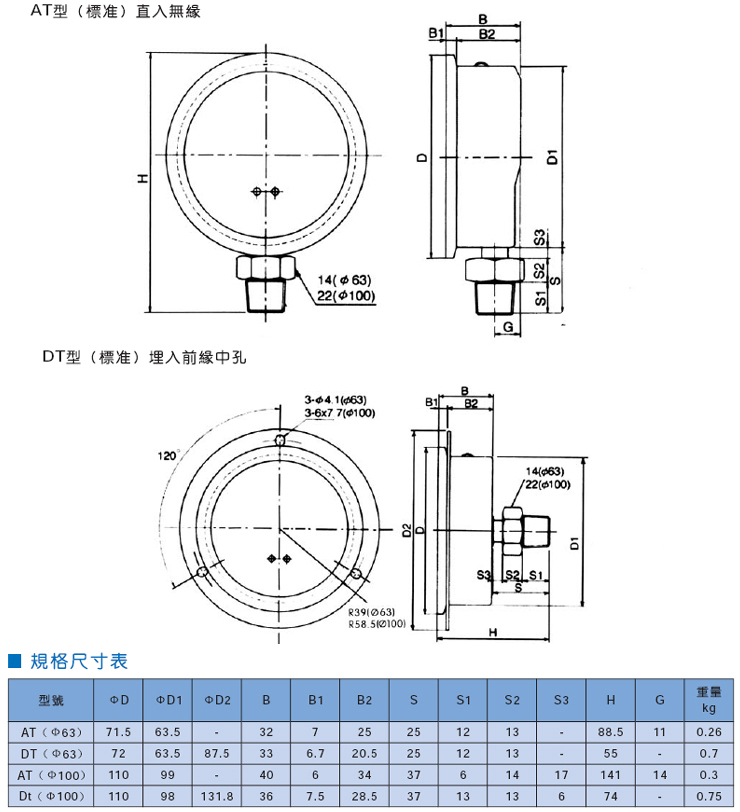

尺寸圖
2、巴登管： 銅或磷青銅。
3、內機： 銅。
4、接頭部分： 銅，1/4"、3/8"、1/2" 、NPT、PT、PF。
5、精確度：標準型 正負1%F、S
6、刻度單位： 標準品為kgf/cm²/psi
7、防爆孔： 油蓋上方有防爆孔，預防超過使用范圍。并可更換甘油。
9、正常工作溫度：-20度∼70度。
尺寸圖
備注
1、標準品皆有內充甘油，若不需充油者，請恰本公司。
2、本公司之標準壓力范圍為Kgf/cm²/psi 雙刻度，若需要 Bar及MPa請洽本公司技術部。
2、本公司之標準壓力范圍為Kgf/cm²/psi 雙刻度，若需要 Bar及MPa請洽本公司技術部。
