螺紋式插裝順序閥-外引導、平衡滑柱型
詳情介紹
特性/Characteristic:
●工作壓力口2,出口3,外導壓口1。
●遲滯小于±1%。
●快速反應,響應時間10ms。
●Operated pressure port at 2,outlet pressure port at 3,External pilot port at 1
●Hysteresis is less than ±1%
●Fast acting10ms response time
注:閥孔型號:Valve Cavity:C063
成型刀具 Cavity Tools:CTD6-D.CTD6-R
請參閱 Reference P98
●遲滯小于±1%。
●快速反應,響應時間10ms。
●Operated pressure port at 2,outlet pressure port at 3,External pilot port at 1
●Hysteresis is less than ±1%
●Fast acting10ms response time
注:閥孔型號:Valve Cavity:C063
成型刀具 Cavity Tools:CTD6-D.CTD6-R
請參閱 Reference P98
性能表/Specification:
| 型號 Model |
閥系說明 Description |
額定流量 Rated Flow |
最高壓力 Max.pressure |
重量 Weight |
| CS1-063 | 外導型 External operated 平衡滑柱式 Balanced spool |
10ℓ/min | 315bar | K:0.17Kg L:0.14Kg |
選購指南/How to order:
| CS1 | 063 | L | 10 | N |
| 系列編號： 順序閥- Series No. Sequence Valves. |
閥孔型號 Cavity Size |
調整方式 Controls L-螺桿調整 Standard Screw Adjustment K-旋鈕調整 Hand Knob & Locknob Adj. |
壓力調整范圍 Adjustment Ranges. 10-5 to 100 bar. 20-7 to 210 bar. |
油封材質 Seals:N-丁腈橡膠 Buna N. V-氟橡膠 Viton. |

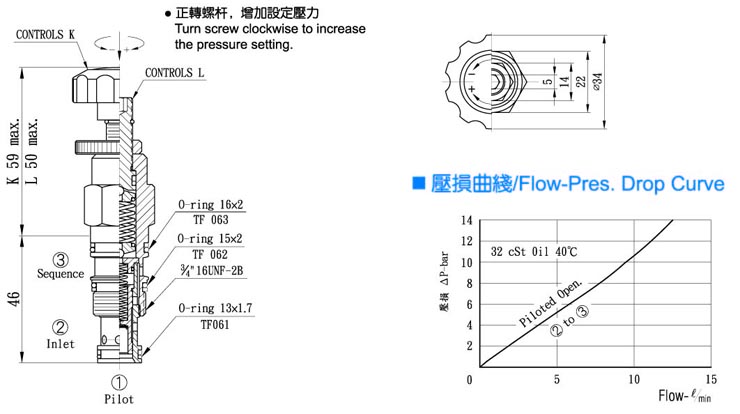

尺寸圖/Dimensions(mm)
產品型號
