1、本系列放大器通用于高比例閥,其形式為歐洲電路板。設定值和電磁定位的實際值在這些功效放大器中作比較，所得的偏差經過理并控制量送給比例電器錢。輸入都是U=0……10V。對具有2個設定范圍的高響應比例方向流量閥，即是U=0……±10V。電源U＝24V

標準	(100*160*約35)MM歐洲標準帶50MM把手
連接插頭	DIN41612－F32
環境溫度范圍	0~+70℃ 0~+70℃.處存溫度MIN℃
儲存溫度	-4F~158F
電源UB至B18和B2/B4	額定24VDV 額定電池電壓20V~40V 整流后的AC電源 Urms=21~28v
平滑電容器,分別連接至B28/B30-B2/B4	4700uF63v 當脈支>10%時需要
電磁線	3.72A/62VA
功率消耗	MAX.65VA
額定電流	MAX.3.2A
電磁線輸出B6/B8	方波聲壓,脈動調制 1MAX.=3.72A
輸入信號	0~+10V在B10/B12 R=10K
信號源	電位器R=10K
實際反饋值PPE-103 QPE-106	電位器R=10K+10V
啟動輸出級	10.4/6.8KHZ
電線長度及截面尺寸	在Z16,U-6~40V,例：10V經
短路保證輸出	電磁連接線:<20M--1.5MM,20~50M-2.5M 位移傳感器:在100PA/M時最長50M 電源及虬容:1.5MM
特殊性能	接電磁的輸出級 接LVDT信號 電位器信號源
故障指示 --電線斷路 --VB電壓過低 --15VW穩壓器	1.零位NPA及NPE 2.增益QA及QB 3,緩衡加速及，減速時間T=0.05～5

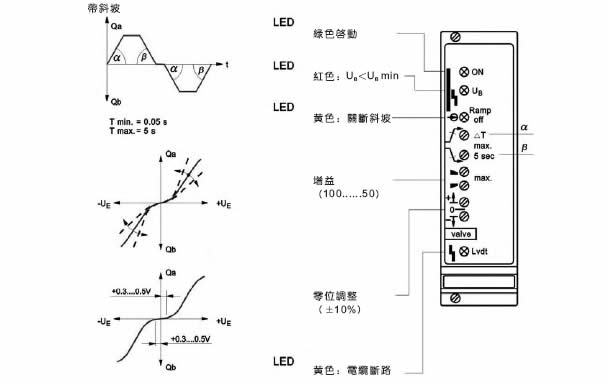

LED顯示	絕色:啟動 紅色:+24V電源電壓過低 黃色：緩衡間斷路 黃色：反饋信號電源斷路
注意： 電源零位B2和控制位B12必須連接 距電源距離<1M處,單獨布線控制零位接地 電位器處于最終位軒"零電位器"

斜坡升和斜坡將都是通過配套的微調電位器設定的.斜坡通,若B20接通B22.斜坡斷,若B20接通B22斜坡斷能中斷一個正在進行的斜坡信號.信號輸出值有一急處的躍進.當處于"斷"時斜坡信號不起作用，即滑閥芯經過閥的中位時，其運動方向不變但液壓鋼則不然，氣運動方向加速值保持相同當閥從一個象限跨入別一像限時，斜坡信號經像限識別而轉換。
滑閥地程20%的正遮量是利用電子路而跨越的，其范圍滑閥行程的15%，這種的步幅變化可以按要求加以僵化，設定點低值時，必填進入間斷調整，為了確保有死出來。
