閉環回路超高響應比例流量閥
詳情介紹
液壓
| 工作介質 | 液壓油需符合DIN51 524...535 | ||||
| 粘度推薦值 | 20~100mm'/S | 20~100mm'/S | 20~100mm'/S | 20~100mm'/S | 20~100mm'/S |
| 粘度最大允許值 | 10~800mm'/S | 10~800mm'/S | 10~800mm'/S | 10~800mm'/S | 10~800mm'/S |
| 工作介質溫度 | -20~+80℃ | -20~+80℃ | -20~+80℃ | -20~+80℃ | -20~+80℃ |
| 過濾精度 與工作可靠性及使用壽命相一致 |
允許污染等級按NAS 1638 | 采用過濾器βx=75 | |||
| 8 | 8 | 8 | X=10 | X=10 | |
| 9 | 9 | 9 | 20 | 20 | |
| 10 | 10 | 10 | 25 | 25 | |
| 正常流量(在△P=0.5MPA) | 16ℓ/min | 32ℓ/min | 63ℓ/min(單位流量) | ||
| 最高工作壓力 | 油口P.A.B.：31.5Mpa 油口T ：25.0Mpa 油口L ：≤0.2Mpa | ||||
特性概述
| 結構 | 滑軸式 |
| 作動方式 | 比例電磁鐵，帶位置控制 |
| 安裝方式 | 板式，規格ISO 05 (ISO 4401-05+L泄油口) |
| 安裝位置 | 水平裝置較佳 |
| 環境溫度 | -20~+50℃ |
電氣
| 承載率 | 100% |
| 防護等級 | 符合IP 65 DIN 40 050和IEC 14 434/5 |
| 線圈接線方式 | DIN 43 650/ISO 4400 |
| 位置感應器連接方式 | 專用連接器 |
| 線圈電流 | 3.72A max. |
| 線圈電阻R20 | 2.5Ω |
| 功率消耗 | 62VA max |
靜態/動態 性能
| 遲滯 | ≤0.3% | |
| 重復精度 | ≤0.2% | |
| 適應時間 | 100%指令訊器響應時間 | ≈23ms |
| 10%指令訊器響應時間 | ≈13ms | |
公稱流量
型號說明
| 系列號碼 | 最高工作壓力MPa | 流量 ℓ/min P=0.5MPa |
線圈耗電功率A/VA max | 重量Kg |
| QPG-03-16 | P.A.B: 31.5 T: 25 L:≤0.2 |
16 | 3.72/62 | 6.15 |
| QPG-03-32 | 32 | 3.72/62 | 6.15 | |
| QPG-03-63 | 63 | 3.72/62 | 6.15 |

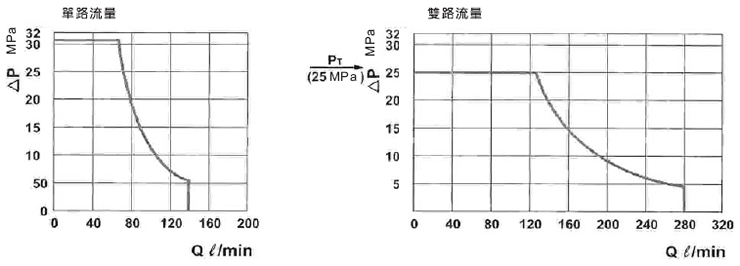

工作極限

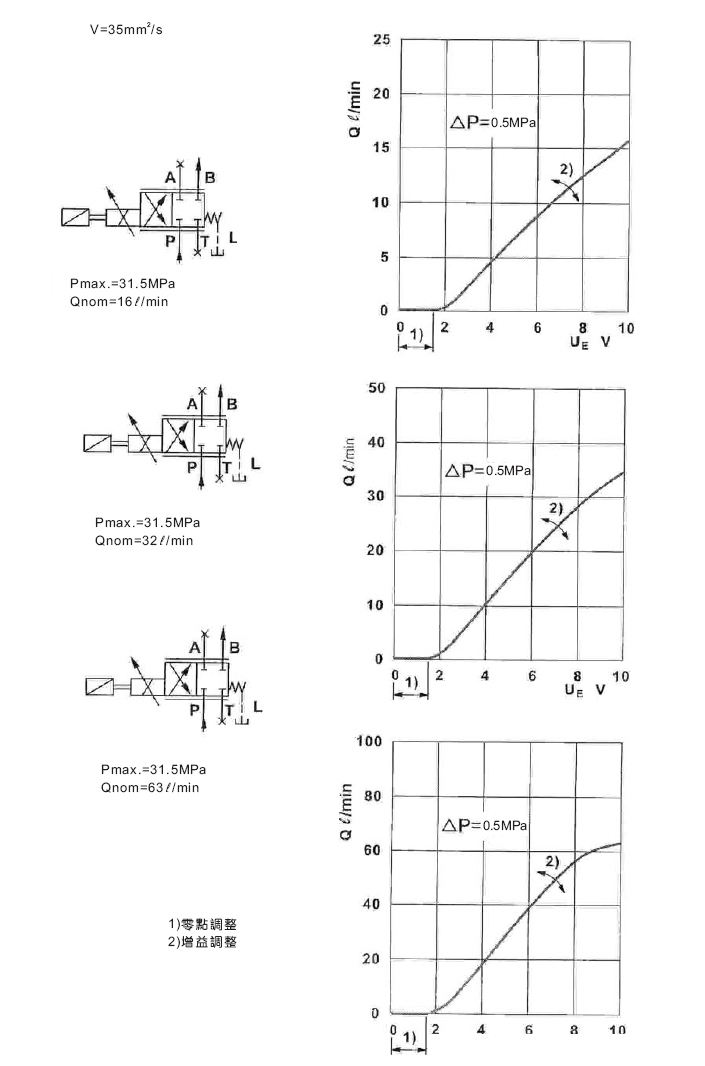

特性曲線

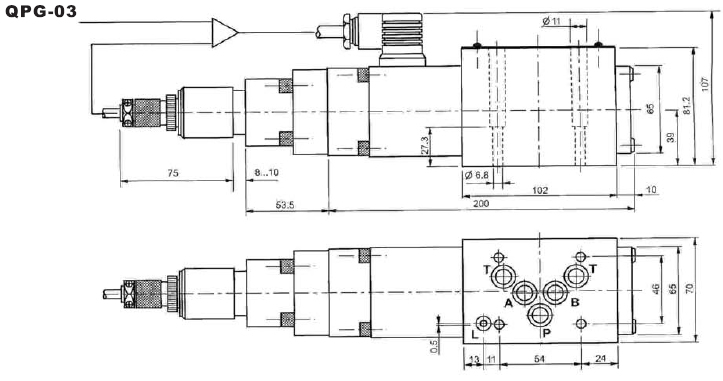

尺寸圖

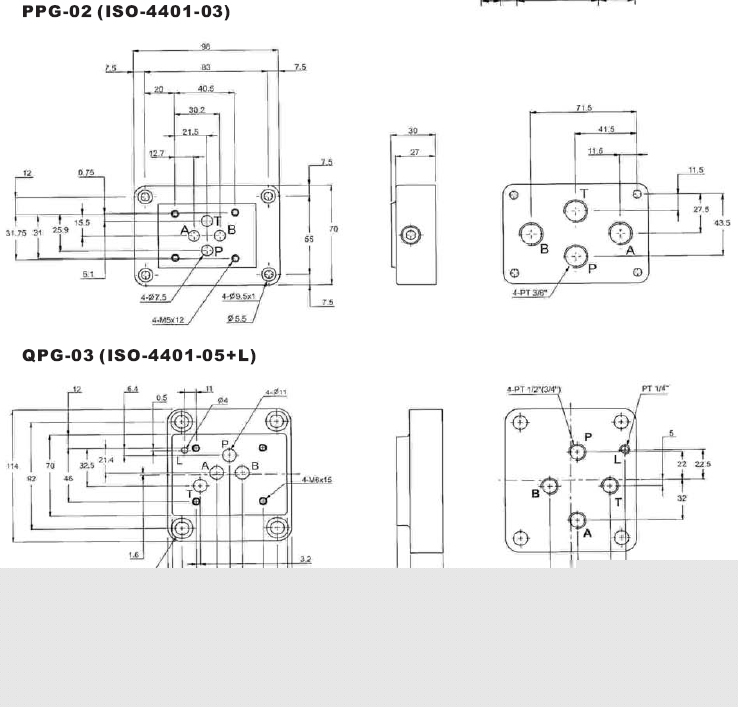

底板尺寸圖
產品型號
