閉環回路超高響應比例壓力閥
詳情介紹
型號說明
| 系列號碼 | 壓力范圍MPa | 流量ℓ/min | 線圈耗電功率A/VA max | 配合功率放大器 | 重量Kg |
| PPG-02-30 | 0.15∼3 | 1 | 3.72/62 | PPE-103 | 4.45 |
| PPG-02-80 | 0.3∼8 | 1 | 3.72/62 | PPE-103 | 4.45 |
| PPG-02-180 | 0.4∼18 | 1 | 3.72/62 | PPE-103 | 4.45 |
| PPG-02-250 | 0.5∼25 | 1 | 3.72/62 | PPE-103 | 4.45 |
| PPG-02-315 | 0.6∼31.5 | 1 | 3.72/62 | PPE-103 | 4.45 |
液壓
| 工作介質 | 液壓油需符合DIN51 524...535 | |||||
| 粘度推薦值 | 20~100mm'/S | 20~100mm'/S | 20~100mm'/S | 20~100mm'/S | 20~100mm'/S | |
| 粘度最大允許值 | 10~800mm'/S | 10~800mm'/S | 10~800mm'/S | 10~800mm'/S | 10~800mm'/S | |
| 工作介質溫度 | -20~+80℃ | -20~+80℃ | -20~+80℃ | -20~+80℃ | -20~+80℃ | |
| 過濾精度 與工作可靠性及使用壽命相一致 |
允許污染等級按NAS 1638 | 采用過濾器βx=75 | ||||
| 8 | 8 | 8 | X=10 | X=10 | ||
| 9 | 9 | 9 | 20 | 20 | ||
| 10 | 10 | 10 | 25 | 25 | ||
| 公稱壓力 | Q=1ℓ/min | 3Mpa | 8Mpa | 18Mpa | 25Mpa | 31.5Mpa |
| 最低壓力 | Q=1ℓ/min | 0.15Mpa | 0.3Mpa | 0.4Mpa | 0.5Mpa | 0.6Mpa |
| 最高工作壓力 | 油口P：31.5Mpa 油口T：≤0.2Mpa |
油口P：31.5Mpa 油口T：≤0.2Mpa |
油口P：31.5Mpa 油口T：≤0.2Mpa |
油口P：31.5Mpa 油口T：≤0.2Mpa |
油口P：31.5Mpa 油口T：≤0.2Mpa | |
特性概述
| 結構 | 錐閥式 |
| 作動方式 | 比例電磁鐵，帶位置控制 |
| 安裝方式 | 板式，規格ISO03(ISO 4401-03) |
| 安裝位置 | 水平裝置較佳 |
| 環境溫度 | -20~+50℃ |
電氣
| 承載率 | 100% |
| 防護等級 | 符合IP 65 DIN 40 050和IEC 14 434/5 |
| 線圈接線方式 | DIN 43 650/ISO 4400 |
| 位置感應器連接方式 | 專用連接器 |
| 線圈電流 | 3.72A max. |
| 線圈電阻R20 | 2.5Ω |
| 功率消耗 | 62VA max |
靜態/動態 性能
| 遲滯 | ≤0.3% | |
| 重復精度 | ≤0.2% | |
| 適應時間 | 100%指令訊器響應時間 | ≈43ms |
| 10%指令訊器響應時間 | ≈23ms | |

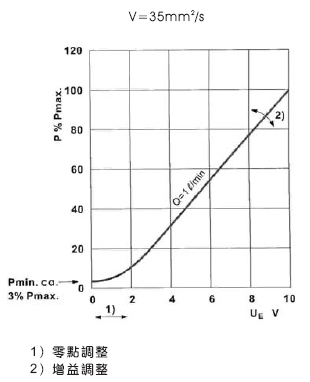

特性曲線

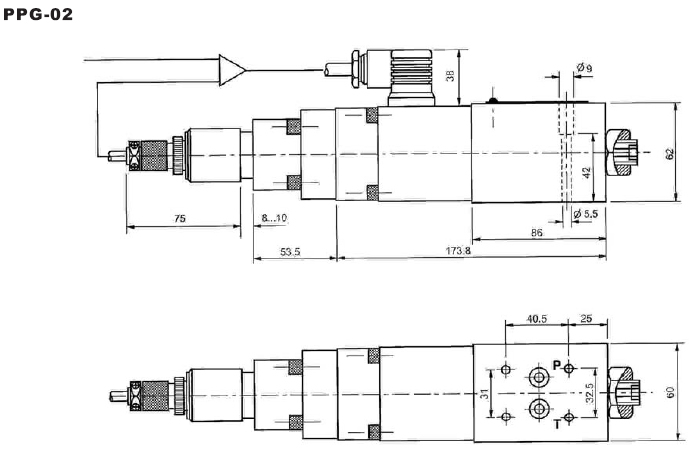

尺寸圖
