比例閥功率放大器JY-4010系列
詳情介紹
主要功能
1、JY4010型比例閥控制器是一種專門為注塑機設計的比例功率放大器，可分別對力士樂威格士、油研、臺灣東鋒和機立等廠家的各類電液比例閥進行壓力和流量的控制。其性能穩定、可靠性高。
2、通過外部電位器遙控調節。
3、發碼開關數碼控制。
4、斜坡上升、下降時間0.1-5秒可調
2、通過外部電位器遙控調節。
3、發碼開關數碼控制。
4、斜坡上升、下降時間0.1-5秒可調
概述
JY4010型比例閥控制器是一種專門為注塑機設計的比例功率放大器，可分別對力士樂、威格士、油研、臺灣東峰和機立等廠家的各類電液比例閥進行壓力和流量的控制。其性能穩定、可靠性高，組成主要包括：
1、穩壓器
2、輸入值預調電位器
3、可控恒流發生器
4、斜坡發生器
5、500HZ正弦振蕩器
1、穩壓器
2、輸入值預調電位器
3、可控恒流發生器
4、斜坡發生器
5、500HZ正弦振蕩器
技術數據
※ 電源電壓（V）:AC24V～36±10%
※ 功 耗（P）:最大80VA
※ 控制電壓（U）: ±9V
※ 控制電壓最小負載電阻（R）:500Ω
※ 最大輸出電流（Imax）:800mA
※ 最大負載電阻(R):45Ω(對應最大電源電壓)
※ 先導電流(ID):0-200mA
※ 顫振頻率(F):500HZ
※ 環境溫度(T):0-45℃
※ 溫度漂移:1‰(OFImax)/℃
※ 外型尺寸：160×110×50(mm)
※ 功 耗（P）:最大80VA
※ 控制電壓（U）: ±9V
※ 控制電壓最小負載電阻（R）:500Ω
※ 最大輸出電流（Imax）:800mA
※ 最大負載電阻(R):45Ω(對應最大電源電壓)
※ 先導電流(ID):0-200mA
※ 顫振頻率(F):500HZ
※ 環境溫度(T):0-45℃
※ 溫度漂移:1‰(OFImax)/℃
※ 外型尺寸：160×110×50(mm)
注意事項
①． 放大器僅可在斷電時拔插和接線.。
②． 無線電發射機不有能置于電路板1M以內。
②． 無線電發射機不有能置于電路板1M以內。
型號說明
| JY | 4010 | 10 |
| 系列號碼 | 負載 | 設計號碼 |
| 比例閥功率放大器 | 50Ω |
規格表
| 型號 | 功能型式 | 最大輸出電流 | 最大輸入電流 | 應用 |
| JY-4010 | 交流輸入型 | 1A（50Ω） | AC+10V，AC+40V | EFBG-03 EFBG-06 EFBG-10 |

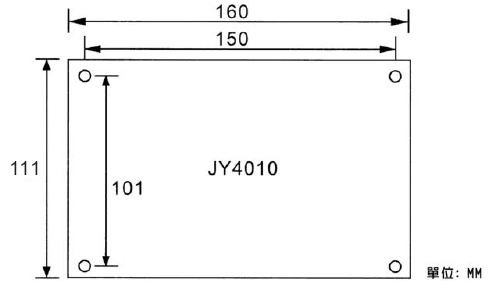

尺寸圖

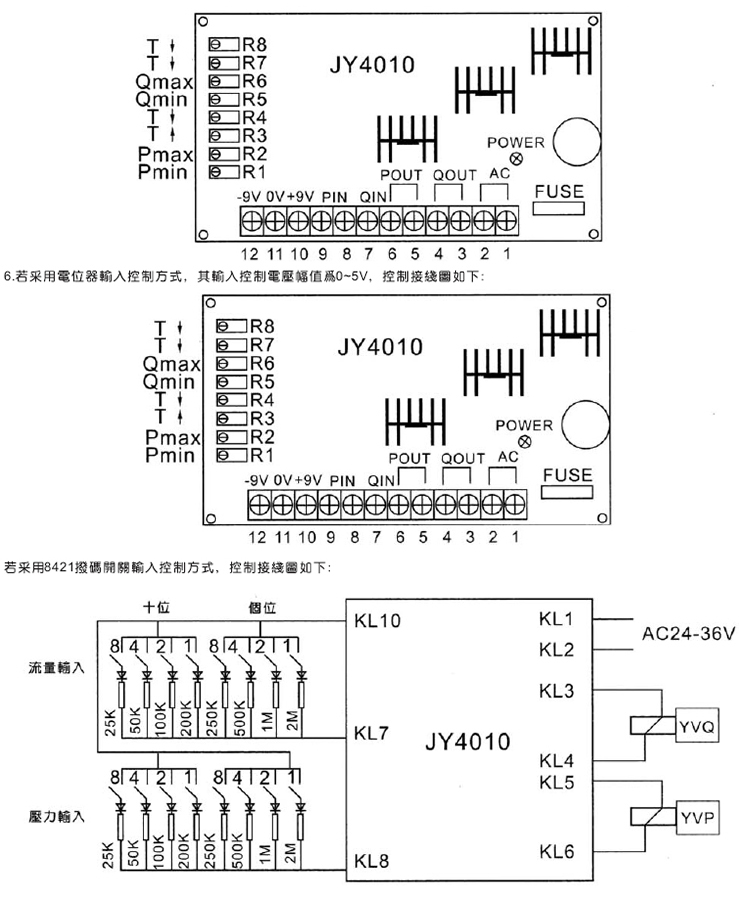

控制示例
產品型號
