F3系列法蘭組

詳情介紹

型號說明

F3 -10 -W A -
型號說明 口徑代號 接管尺寸 接管形式 法蘭出入口
方形法蘭

03:3/8
04:1/2
06:3/4
08:1
10:1 1/4
12:1 1/2
16:2
20:2 1/2
24:3

 W：小尺寸
無記號：
大尺寸		 A=螺紋連接型
B=插焊型
C=盲孔
（蓋板）		 無記號：標準90°
法蘭

規格表
型號 口徑
PT		 尺寸 mm o
形圈		 內六角
螺絲		 工作壓力
MPa
A B C D E F G H J K L
F3-03-WA 3/8 54 36 21 11 - 14 - 3/8 M10 15 14 G25 M10×35 25
F3-03-WB 3/8 54 36 21 11 17.8 12.5 9 - M10 15 14 G25 M10×35 25
F3-03-A 1/2 54 36 21 11 - 17.5 - 1/2 M10 15 14 G25 M10×35 25
F3-03-B 1/2 54 36 21 11 22.2 16 11 - M10 15 14 G25 M10×35 25
F3-06-WA 1/2 58 40 21 11 - 17.5 - 1/2 M10 20 14 G30 M10×35 25
F3-06-WB 1/2 58 40 21 11 22.2 16 11 - M10 20 14 G30 M10×35 25
F3-06-A 3/4 58 40 27 11 - 23 - 3/4 M10 20 13 G30 M10×40 25
F3-06-B 3/4 58 40 27 11 27.2 20 12 - M10 20 14 G30 M10×35 25
F3-08-WA 3/4 68 48 27 13.5 - 23 - 3/4 M12 25 18 G35 M12×45 25
F3-08-WB 3/4 68 48 27 13.5 27.2 20 112 - M12 25 18 G35 M12×45 25
F3-08-A 1 68 48 27 13.5 - 29 - 1 M12 25 18 G35 M12×45 25
F3-08-B 1 68 48 27 13.5 34.5 25 14 - M12 25 18 G35 M12×45 25
F3-10-WA 1 76 56 27 13.5 - 29 - 1 M12 31.5 18 G40 M12×45 25
F3-10-WB 1 76 56 27 13.5 34.5 25 14 - M12 31.5 18 G40 M12×45 25
F3-10-A 11/4 76 56 27 13.5 - 31.5 - 11/4 M12 31.5 18 G40 M12×45 25
F3-10-B 11/4 76 56 27 13.5 43.2 31.5 16 - M12 31.5 18 G40 M12×45 25
F3-12-WA 11/4 92 65 35 18 - 31.5 - 11/4 M16 37.5 25 G50 M16×60 25
F3-12-WB 11/4 92 65 35 18 43.2 31.5 16 - M16 37.5 25 G50 M16×60 25
F3-12-A 11/2 92 65 35 18 - 43.5 - 11/2 M16 37.5 25 G50 M16×60 25
F3-12-B 11/2 92 65 35 18 49.1 37.5 18 - M16 37.5 21 G50 M16×60 25
F3-16-WA 11/2 100 73 35 18 - 43.5 - 11/2 M16 50 25 G60 M16×60 25
F3-16-WB 11/2 100 73 35 18 49.1 37.5 18 - M16 50 25 G60 M16×60 25
F3-16-A 2 100 73 35 18 - 47.5 - 2 M16 50 25 G60 M16×60 25
F3-16-B 2 100 73 35 18 61.1 47.5 20 - M16 50 25 G60 M16×60 25
F3-20-WA 2 128 92 44 22 - 47.5 - 2 M20 60 30 G75 M20×75 25
F3-20-WB 2 128 92 44 22 61.1 47.5 20 - M20 60 30 G75 M20×75 25
F3-20-A 21/2 128 92 44 22 - 70 - 21/2 M20 60 30 G75 M20×75 25
F3-20-B 21/2 128 92 44 22 77.1 60 22 - M20 60 30 G75 M20×75 25
F3-24-WA 21/2 140 103 44 24 - 70 - 21/2 M22 75 36 G85 M22×80 25
F3-24-WB 21/2 140 103 44 24 77.1 60 22 - M22 75 36 G85 M22×80 25
F3-24-A 3 140 103 49 24 - 71 - 3 M22 75 31 G85 M22×80 25
F3-24-B 3 140 103 44 24 90 71 25 - M22 75 36 G85 M22×80 25

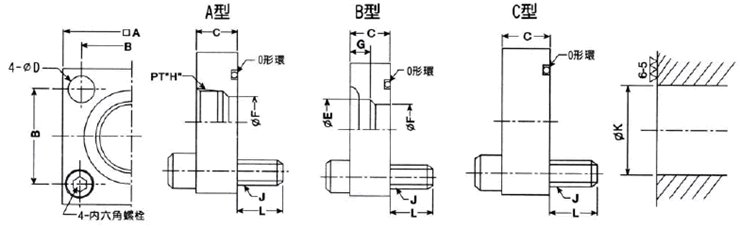

 外形尺寸圖
  規格表
型號 口徑
PT		 尺寸 mm o
形圈		 內六角
螺絲		 工作壓力
MPa
A B C D E F G H J K L
F3-03-WA 3/8 54 36 21 11 - 14 - 3/8 M10 15 14 G25 M10×35 25
F3-03-WB 3/8 54 36 21 11 17.8 12.5 9 - M10 15 14 G25 M10×35 25
F3-03-A 1/2 54 36 21 11 - 17.5 - 1/2 M10 15 14 G25 M10×35 25
F3-03-B 1/2 54 36 21 11 22.2 16 11 - M10 15 14 G25 M10×35 25
F3-06-WA 1/2 58 40 21 11 - 17.5 - 1/2 M10 20 14 G30 M10×35 25
F3-06-WB 1/2 58 40 21 11 22.2 16 11 - M10 20 14 G30 M10×35 25
F3-06-A 3/4 58 40 27 11 - 23 - 3/4 M10 20 13 G30 M10×40 25
F3-06-B 3/4 58 40 27 11 27.2 20 12 - M10 20 14 G30 M10×35 25
F3-08-WA 3/4 68 48 27 13.5 - 23 - 3/4 M12 25 18 G35 M12×45 25
F3-08-WB 3/4 68 48 27 13.5 27.2 20 112 - M12 25 18 G35 M12×45 25
F3-08-A 1 68 48 27 13.5 - 29 - 1 M12 25 18 G35 M12×45 25
F3-08-B 1 68 48 27 13.5 34.5 25 14 - M12 25 18 G35 M12×45 25
F3-10-WA 1 76 56 27 13.5 - 29 - 1 M12 31.5 18 G40 M12×45 25
F3-10-WB 1 76 56 27 13.5 34.5 25 14 - M12 31.5 18 G40 M12×45 25
F3-10-A 11/4 76 56 27 13.5 - 31.5 - 11/4 M12 31.5 18 G40 M12×45 25
F3-10-B 11/4 76 56 27 13.5 43.2 31.5 16 - M12 31.5 18 G40 M12×45 25
F3-12-WA 11/4 92 65 35 18 - 31.5 - 11/4 M16 37.5 25 G50 M16×60 25
F3-12-WB 11/4 92 65 35 18 43.2 31.5 16 - M16 37.5 25 G50 M16×60 25
F3-12-A 11/2 92 65 35 18 - 43.5 - 11/2 M16 37.5 25 G50 M16×60 25
F3-12-B 11/2 92 65 35 18 49.1 37.5 18 - M16 37.5 21 G50 M16×60 25
F3-16-WA 11/2 100 73 35 18 - 43.5 - 11/2 M16 50 25 G60 M16×60 25
F3-16-WB 11/2 100 73 35 18 49.1 37.5 18 - M16 50 25 G60 M16×60 25
F3-16-A 2 100 73 35 18 - 47.5 - 2 M16 50 25 G60 M16×60 25
F3-16-B 2 100 73 35 18 61.1 47.5 20 - M16 50 25 G60 M16×60 25
F3-20-WA 2 128 92 44 22 - 47.5 - 2 M20 60 30 G75 M20×75 25
F3-20-WB 2 128 92 44 22 61.1 47.5 20 - M20 60 30 G75 M20×75 25
F3-20-A 21/2 128 92 44 22 - 70 - 21/2 M20 60 30 G75 M20×75 25
F3-20-B 21/2 128 92 44 22 77.1 60 22 - M20 60 30 G75 M20×75 25
F3-24-WA 21/2 140 103 44 24 - 70 - 21/2 M22 75 36 G85 M22×80 25
F3-24-WB 21/2 140 103 44 24 77.1 60 22 - M22 75 36 G85 M22×80 25
F3-24-A 3 140 103 49 24 - 71 - 3 M22 75 31 G85 M22×80 25
F3-24-B 3 140 103 44 24 90 71 25 - M22 75 36 G85 M22×80 25

產品型號
