所在位置：網站首頁 > 產品中心 > 液壓泵正文內容

F5系列法蘭組

詳情介紹

型號說明

F5 -10 -W A -
型號說明 口徑代號 接管尺寸 接管形式 法蘭出入口
橢圓法蘭 04:1/2
06:3/4
08:1
10:1 1/4
12:1 1/2
16:2
20:2 1/2
24:3
28:3 1/2
32:4		 W：小尺寸
無記號：
大尺寸		 A=螺紋連接型
B=插焊型
C=盲孔
（蓋板）		 無記號：標準90
法蘭

規格表
型號 口徑
PT		 尺寸 mm O
形圈		 內六角
螺絲		 工作壓力
MPa
C D E F G J K L N Q T
F5-04-WA 3/8 40 54 17.5 38.1 8.8 30 10 3/8 - - 13 P22 M8×40 25
F5-04-WB 3/8 40 54 17.5 38.1 8.8 30 10 - 9 17.8 13 P22 M8×40 25
F5-04-A 1/2 40 54 17.5 38.1 8.8 30 10 1/2 - - 13 P22 M8×40 25
F5-04-B 1/2 40 54 17.5 38.1 8.8 30 10 - 11 22.2 13 P22 M8×40 25
F5-06-WA 1/2 48 65 22.2 47.6 11 30 15 1/2 - - 19 G30 M10×45 25
F5-06-WB 1/2 48 65 22.2 47.6 11 30 15 - 12 27.7 19 G30 M10×45 25
F5-06-A 3/4 48 65 22.2 47.6 11 30 15 3/4 - - 19 G30 M10×45 25
F5-06-B 3/4 48 65 22.2 47.6 11 30 15 - 12 27.7 19 G30 M10×45 25
F5-08-WA 3/4 55 70 26.2 52.4 11 30 15 3/4 - - 26 G35 M10×45 25
F5-08-WB 3/4 55 70 26.2 52.4 11 30 15 - 12 27.7 26 G35 M10×45 25
F5-08-A 1 55 70 26.2 52.4 11 30 15 1 - - 26 G35 M10×45 25
F5-08-B 1 55 70 26.2 52.4 11 30 15 - 14 34.5 26 G35 M10×45 25
F5-10-WA 1 64 80 30.2 58.7 11 30 17 1 - - 32 G40 M10×50 25
F5-10-WB 1 64 80 30.2 58.7 11 30 17 - 14 34.5 32 G40 M10×50 25
F5-10-A 11/4 64 80 30.2 58.7 11 30 17 11/4 - - 32 G40 M10×50 25
F5-10-B 11/4 64 80 30.2 58.7 11 30 17 - 16 43.2 32 G40 M10×50 25
F5-12-WA 11/4 72 94 35.7 69.9 13.5 30 17 11/4 - - 38 G50 M12×50 25
F5-12-WB 11/4 72 94 35.7 69.9 13.5 30 17 - 16 43.2 38 G50 M12×50 25
F5-12-A 11/2 72 94 35.7 69.9 13.5 30 17 11/2 - - 38 G50 M12×50 25
F5-12-B 11/2 72 94 35.7 69.9 13.5 30 17 - 18 49.1 38 G50 M12×50 25
F5-16-WA 11/2 85 102 42.9 77.8 13.5 30 17 11/2 - - 48 G60 M12×50 25
F5-16-WB 11/2 85 102 42.9 77.8 13.5 30 17 - 18 49.1 48 G60 M12×50 25
F5-16-A 2 85 102 42.9 77.8 13.5 30 17 2 - - 51 G65 M12×50 17.5
F5-16-B 2 85 102 42.9 77.8 13.5 30 17 - 20 61.1 51 G65 M12×50 17.5
F5-20-WA 2 102 114 50.8 88.9 13.5 40 17 2 - - 63 G75 M12×60 17.5
F5-20-WB 2 102 114 50.8 88.9 13.5 40 17 - 20 61.1 63 G75 M12×60 17.5
F5-20-A 21/2 102 114 50.8 88.9 13.5 40 17 21/2 - - 63 G75 M12×60 17.5
F5-20-B 21/2 102 114 50.8 88.9 13.5 40 17 - 22 77.1 63 G75 M12×60 17.5
F5-24-WA 21/2 116 135 61.9 106.4 17.5 50 17 21/2 - - 76 G85 M16×70 17.5
F5-24-WB 21/2 116 135 61.9 106.4 17.5 38 17 - 22 77.1 76 G85 M16×55 17.5
F5-24-A 3 116 135 61.9 106.4 17.5 50 17 3 - - 76 G85 M16×70 17.5
F5-24-B 3 116 135 61.9 106.4 17.5 38 17 - 25 90 76 G85 M16×55 17.5
F5-28-WA 3 134 153 69.9 120.7 17.5 50 17 3 - - 88 G100 M16×70 17.5
F5-28-WB 3 134 153 69.9 120.7 17.5 38 17 - 25 90 88 G100 M16×55 17.5
F5-28-A 31/2 134 153 69.9 120.7 17.5 50 17 31/2 - - 88 G100 M16×70 17.5
F5-28-B 31/2 134 153 69.9 120.7 17.5 38   - 28 102.8 88 G100 M16×55 17.5
F5-32-WA 31/2 150 162 77.8 130.2 17.5 50 17 31/2 - - 101 G115 M16×70 17.5
F5-32-WB 31/2 150 162 77.8 130.2 17.5 38 17 - - - 101 G115 M16×55 17.5
F5-32-A 4 150 162 77.8 130.2 17.5 50 17 4 - - 101 G115 M16×70 17.5
F5-32-B 4 150 162 77.8 130.2 17.5 38 17 - 13.5 115.5 101 G115 M16×55 17.5

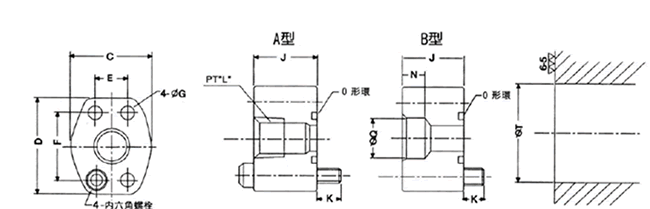

 外形尺寸圖
  規格表
型號 口徑
PT		 尺寸 mm O
形圈		 內六角
螺絲		 工作壓力
MPa
C D E F G J K L N Q T
F5-04-WA 3/8 40 54 17.5 38.1 8.8 30 10 3/8 - - 13 P22 M8×40 25
F5-04-WB 3/8 40 54 17.5 38.1 8.8 30 10 - 9 17.8 13 P22 M8×40 25
F5-04-A 1/2 40 54 17.5 38.1 8.8 30 10 1/2 - - 13 P22 M8×40 25
F5-04-B 1/2 40 54 17.5 38.1 8.8 30 10 - 11 22.2 13 P22 M8×40 25
F5-06-WA 1/2 48 65 22.2 47.6 11 30 15 1/2 - - 19 G30 M10×45 25
F5-06-WB 1/2 48 65 22.2 47.6 11 30 15 - 12 27.7 19 G30 M10×45 25
F5-06-A 3/4 48 65 22.2 47.6 11 30 15 3/4 - - 19 G30 M10×45 25
F5-06-B 3/4 48 65 22.2 47.6 11 30 15 - 12 27.7 19 G30 M10×45 25
F5-08-WA 3/4 55 70 26.2 52.4 11 30 15 3/4 - - 26 G35 M10×45 25
F5-08-WB 3/4 55 70 26.2 52.4 11 30 15 - 12 27.7 26 G35 M10×45 25
F5-08-A 1 55 70 26.2 52.4 11 30 15 1 - - 26 G35 M10×45 25
F5-08-B 1 55 70 26.2 52.4 11 30 15 - 14 34.5 26 G35 M10×45 25
F5-10-WA 1 64 80 30.2 58.7 11 30 17 1 - - 32 G40 M10×50 25
F5-10-WB 1 64 80 30.2 58.7 11 30 17 - 14 34.5 32 G40 M10×50 25
F5-10-A 11/4 64 80 30.2 58.7 11 30 17 11/4 - - 32 G40 M10×50 25
F5-10-B 11/4 64 80 30.2 58.7 11 30 17 - 16 43.2 32 G40 M10×50 25
F5-12-WA 11/4 72 94 35.7 69.9 13.5 30 17 11/4 - - 38 G50 M12×50 25
F5-12-WB 11/4 72 94 35.7 69.9 13.5 30 17 - 16 43.2 38 G50 M12×50 25
F5-12-A 11/2 72 94 35.7 69.9 13.5 30 17 11/2 - - 38 G50 M12×50 25
F5-12-B 11/2 72 94 35.7 69.9 13.5 30 17 - 18 49.1 38 G50 M12×50 25
F5-16-WA 11/2 85 102 42.9 77.8 13.5 30 17 11/2 - - 48 G60 M12×50 25
F5-16-WB 11/2 85 102 42.9 77.8 13.5 30 17 - 18 49.1 48 G60 M12×50 25
F5-16-A 2 85 102 42.9 77.8 13.5 30 17 2 - - 51 G65 M12×50 17.5
F5-16-B 2 85 102 42.9 77.8 13.5 30 17 - 20 61.1 51 G65 M12×50 17.5
F5-20-WA 2 102 114 50.8 88.9 13.5 40 17 2 - - 63 G75 M12×60 17.5
F5-20-WB 2 102 114 50.8 88.9 13.5 40 17 - 20 61.1 63 G75 M12×60 17.5
F5-20-A 21/2 102 114 50.8 88.9 13.5 40 17 21/2 - - 63 G75 M12×60 17.5
F5-20-B 21/2 102 114 50.8 88.9 13.5 40 17 - 22 77.1 63 G75 M12×60 17.5
F5-24-WA 21/2 116 135 61.9 106.4 17.5 50 17 21/2 - - 76 G85 M16×70 17.5
F5-24-WB 21/2 116 135 61.9 106.4 17.5 38 17 - 22 77.1 76 G85 M16×55 17.5
F5-24-A 3 116 135 61.9 106.4 17.5 50 17 3 - - 76 G85 M16×70 17.5
F5-24-B 3 116 135 61.9 106.4 17.5 38 17 - 25 90 76 G85 M16×55 17.5
F5-28-WA 3 134 153 69.9 120.7 17.5 50 17 3 - - 88 G100 M16×70 17.5
F5-28-WB 3 134 153 69.9 120.7 17.5 38 17 - 25 90 88 G100 M16×55 17.5
F5-28-A 31/2 134 153 69.9 120.7 17.5 50 17 31/2 - - 88 G100 M16×70 17.5
F5-28-B 31/2 134 153 69.9 120.7 17.5 38   - 28 102.8 88 G100 M16×55 17.5
F5-32-WA 31/2 150 162 77.8 130.2 17.5 50 17 31/2 - - 101 G115 M16×70 17.5
F5-32-WB 31/2 150 162 77.8 130.2 17.5 38 17 -     101 G115 M16×55 17.5
F5-32-A 4 150 162 77.8 130.2 17.5 50 17 4     101 G115 M16×70 17.5
F5-32-B 4 150 162 77.8 130.2 17.5 38 17 - 13.5 115.5 101 G115 M16×55 17.5

產品型號



點擊次數：1448次 發布時間：2012/1/1 【打印此頁】【關閉】
上一個產品：F3系列法蘭組
下一個產品：液壓泵站
